LDLS-EQ99用ファイバーカプラー
高輝度LDLS白色光源 マルチモードファイバー導入用

MTP02 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料

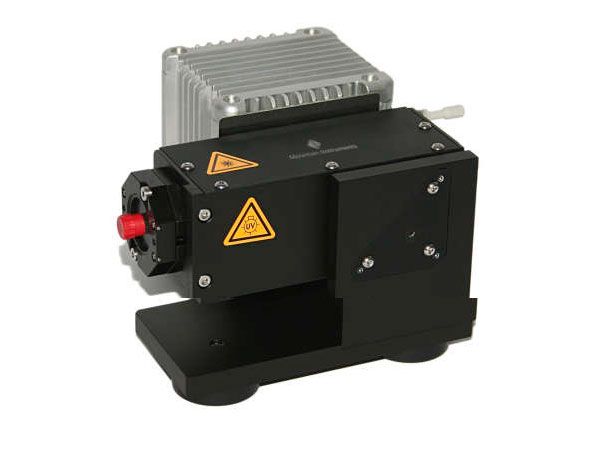

LDLS-EQ99用ファイバーカプラー LDLS-EQ99用ファイバーカプラー

LDLS-EQ99用ファイバーカプラー 概要

高輝度LDLS白色光源 EQ-99X(拡散照射仕様)をマルチモードファイバーに導入させる専用ユニットです。
本ユニットは、楕円ミラーを内蔵しており、EQ-99X光源ヘッドを取り付けることにより、拡散照射を簡単にファイバー照射へ切替えられるようになります。

LDLS白色光源 EQ-99X

  • 出力方法:拡散照射
  • 発光点サイズ:65×150μm(代表値)
  • 発光点位置安定性:±0.4μm以内
  • ランプ寿命:9000時間以上(代表値)
EQ-99X

LDLS-EQ99用ファイバーカプラー 仕様

型名 FIB-99-1.5
接続可能光源 LDLS EQ-99Xシリーズ専用
接続可能ファイバー マルチモードファイバー
(SMA or FCコネクター選択)
コア径100~400μm推奨
ファイバー出力 50mW以上(コア径200μm接続時)
150mW以上(コア径400μm接続時)
搭載ミラー 楕円ミラー
対応波長範囲 200~2200nm
