超高分解能<30pm ファイバー小型分光器"HORNET" 製品概要

超高分解能<30pm ファイバー小型分光器"HORNET™" (LightMachinery社製)は、手のひらサイズのコンパクト筐体でありながら、分解能30ピコメートル以上の性能を有する画期的なファイバー分光器です。

LightMachinery社が保有する独自の研磨技術で作製したHigh Finesseエタロンを用い、1~30ピコメートルの波長分解能を実現しています。
測定波長範囲は、UV/VIS/NIR域に対応しており(全15モデルから選択)、狭測定波長範囲モデルでは最高分解能1.0ピコメートルでの測定がおこなえます。レーザーの縦モード計測(波長可変レーザー、半導体レーザー、スーパールミネッセントダイオードなど)、光学素子の評価(フィルター、エタロン、ファイバーブラッググレーティングなど)に最適です。その他、LIBS、プラズマ分光、ラマン分光など、従来よりも高い分解能で測定できます。
外部からのトリガー制御が可能となっており、シングルショットから10Hzまでの同期測定に対応します。LabVIEWドライバーも提供されています。

特長

  • 手のひらサイズのコンパクト筐体:約 130×70×40 mm
  • 分解能:<30pm 以内(最高 1pm)、確度:< 20pm 以下
  • 繰返周波数:10Hz パルス測定にも対応
  • 測定波長範囲:UV / VIS / NIR(機種選択による)

超高分解能 LIBS、プラズマ分光、ラマン分光に最適
分解能<30ピコメートル(機種により最高1ピコメートル)

イリビウムドープのファイバーレーザー

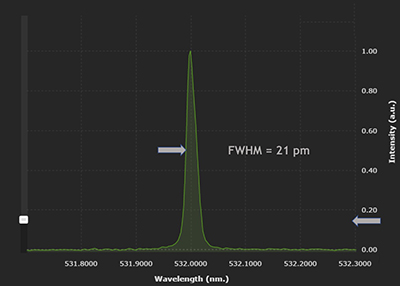

単一縦モード第2高調波測定

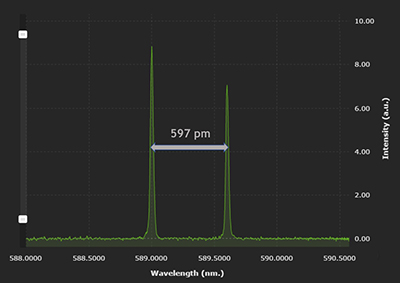

ナトリウム Dライン測定

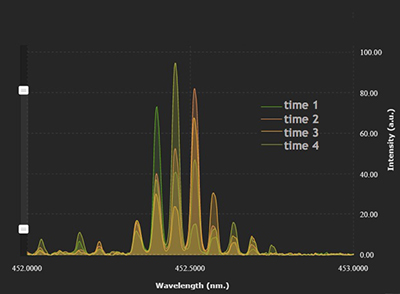

レーザーダイオード リアルタイムモードホッピング測定

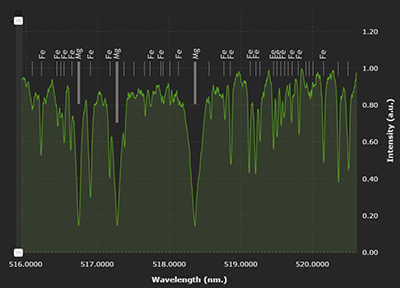

太陽光スペクトルのO2吸収測定

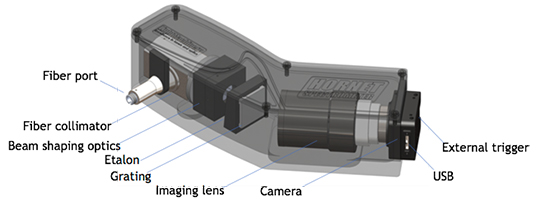

特許済|Fluid Jet Polishing TechnologyによるHigh Finesseエタロン技術

繰返周波数10Hzパルス測定にも対応

外部トリガー入力可能、各種パルスレーザーとの同期測定に対応

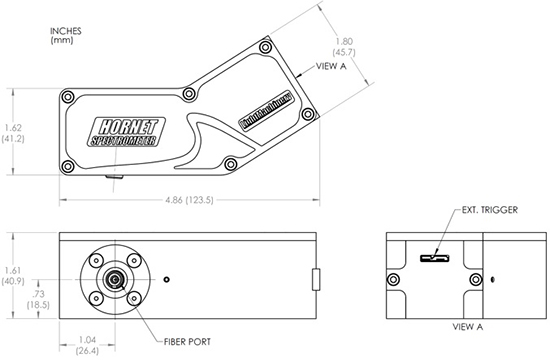

コンパクトサイズ

約130×70×40 mm

ラインナップ

  • 分解能 <30pm以内(最高1pm)、確度< 20pm以下
  • ダイナミックレンジ 100:1から500:1
  • 測定波長範囲 UV / VIS / NIR(機種選択による)
  • 同時測定波長範囲 15 nm幅~350 nm幅(機種選択による)
  • USBインターフェース、ファイバー入力
  • 全15種類
型名 波長域 / 範囲 グレーティング 同時測定
波長範囲
分解能
HN-11457 UV / 250~320nm 角度可変 50nm範囲 <15pm
HN-11458 UV / 280~360nm 角度可変 80nm範囲 <15pm
HN-9332 UV / 350~450nm 固定 100nm範囲 <25pm
HN-9332 VIS / 425~700nm 固定 275nm範囲 <30pm
HN-8989-1 VIS / 400~500nm 角度可変 15nm範囲 <1.0pm
HN-8989-2 VIS / 500~600nm 角度可変 15nm範囲 <1.0pm
HN-8989-2e VIS / 525~640nm 角度可変 15nm範囲 <1.0pm
HN-8988 VIS / 500~550nm 角度可変 15nm範囲 <15pm
HN-8989-3 VIS / 600~700nm 角度可変 15nm範囲 <1.0pm
HN-9353 NIR / 700~1050nm 固定 350nm範囲 <30pm
HN-8995-1 NIR / 700~900nm 角度可変 25nm範囲 <2.0pm
HN-8991-3 NIR / 800~1000nm 角度可変 20nm範囲 <2.0pm
HN-8995-2 NIR / 900~1100nm 角度可変 20nm範囲 <2.0pm
HN-9354 1um Laser用 /
1010~1080nm
固定 70nm範囲 <10pm
HN-9352 VIS&IR用 /
YAG(532&1064nm)
±10nm
固定 532±10nm /
1064±10nm
<15pm
