高効率ライトガイドUV照射
スポットUV照射装置 SPOT-CURE

UD02 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
スポットUV照射装置 スポットUV照射装置

製品概要

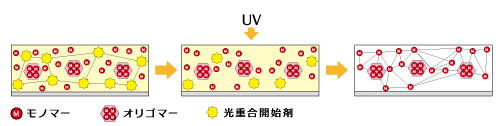

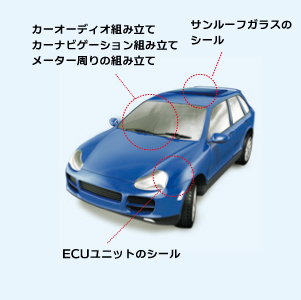

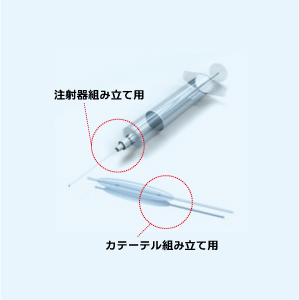

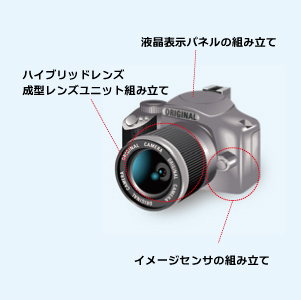

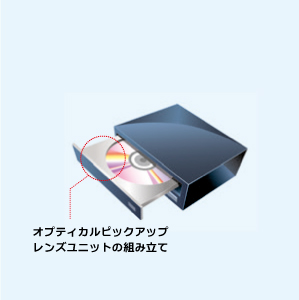

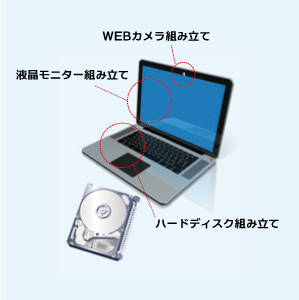

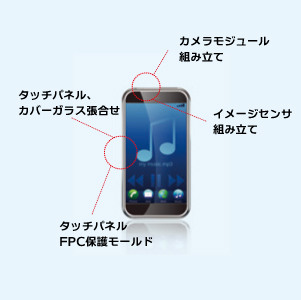

ウシオSPOT-CUREシリーズ光源は、多機能UV照射用光源です。LED光源式は、高効率リキッドファイバー採用により約1900mW/cm2の極めて強い光照射が可能です。ファイバーごとのOn/Offや個別照射時間制御も可能で、1台で多数の光照射実験が行えます。ランプ光源式は、ラインやワーク条件に合わせて各種石英ファイバ-を選択でき、波長もDeepUVと標準タイプから選択できます。装置内蔵の電動アイリス絞りで、0〜100%の調光も可能な機能性抜群の光源です。

LED光源方式の特長

ファイバー光源方式
LED 素子は本体に内蔵。常に最適なLED点灯環境を維持できるため、LED 本来の長寿命、高安定照射が可能。

スポットキュア分光特性

高出力を実現
独自設計の光学系と高効率リキッドファイバーの採用により、LED素子の出力を無駄なくワーク面へ照射可能です。

放熱治具が不要
放熱治具が一切不要。限られたスペースでの使いやすさが飛躍的に向上しています。

個別制御が可能
各ファイバーごとに照射パターンが個別制御可能です。

ランプ光源方式の特長

150W〜 250W まで、電力調光が可能(5W刻)
最適な条件で照射ができます。また、150W 点灯時は40% の電力削減が可能となります。

長寿命設計
スポットキュア専用に開発したDeepUV ランプは、照度減衰を大幅に抑えた長寿命設計。2000 時間使用後のUV 照度保証80%です。(縦置き時)

0〜100%の調光機能(メカ絞り方式)
シンプルなメカ絞り方式の調光システムを採用。0 〜100%まで、1%刻みで確実に調光します。

波長選択

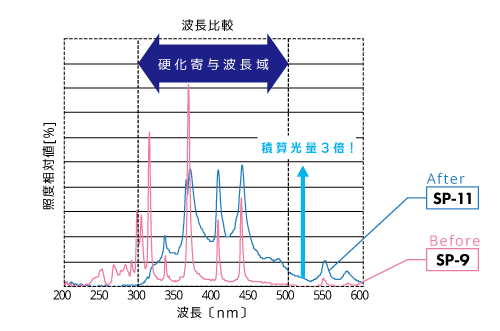

スポットキュア分光特性 集光ミラーの分光反射特性で、標準とDeepUVの、2タイプの波長選択が可能です。

ワンタッチフォーカスシステム
工具なしで30 秒で取り付け完了です。次のランプ交換時期まで、光軸調整は一切不要です。

低温処理
紫外線を効率よく集光するコールドミラーは、UV樹脂硬化に不要な熱線を集光鏡後方に透過します。
さらに低温プロセスが求められる場合は、熱線カットフィルターや365nmバンドパスフィルターが使えます。
365nm バンドパスフィルターの使用により、波長はLED 光源とほぼ同一になります。ワークや接着剤などの対象物にあわせて波長を可変できます。

ランプ光源方式オプション例

ファイバー SP-X/SP-9ファイバラインナップ
照射条件に合わせて、分岐数、照射径、長さなど、フレキシブルに対応できます。

均一照射光学ユニット 均一照射光学ユニット
独自のインテグレータレンズを内蔵し、高照度で均一な照射ができます。照射径はφ10 〜φ50 まで、射出部のレンズの組み合わせにより容易に変更することができます。(φ50mm 以外は、レンズオプション設定)

直接照射光学ユニット 直接照射光学ユニット
照射径φ10 〜φ40の範囲で特に強力な照射が可能です。ユニットを360°回転することができ、任意の方向から照射可能です。

リングファイバ型UV照射ユニット
独自設計の中空構造リング状ファイバーにより、ファイバー中空部にディスペンサーノズルを挿入することが可能です。これにより、あらゆるUV 硬化樹脂の塗布パターンに対し、塗布と硬化同時に処理することを実現しました。

ラインファイバ状UV照射ユニット
あらゆるライン形状にカスタム対応が可能です。

LED光源式スポット照射装置仕様

外径寸法 150(W)×175(H)×205(D) mm
重量 約3.8kg
定格電圧 単相AC100〜240V ±10% 50/60Hz
消費電力 100%照射時 50VA (AC100V入力時0.5A)
排風 最大約0.78m3/min
使用環境 温度0〜40度
湿度70%以下
腐食性ガス、塵埃がないこと。
水、油などが直接かからないこと。
保存環境 温度0〜50度、湿度80%以下 (結露無きこと)
ACケーブル長 2m

LED光学系

LEDユニット 1 個(4素子/4分岐仕様)
LEDユニット寿命 40,000時間
初期ピーク照度 約1900mW/cm2(WD=8mm, USHIO-S365)
ライトガイド長 1m
光量調節 PWM制御(0%〜100%:1%ステップ)
照射時間設定 タイマー設定 0.1〜 999.9秒(0.1秒ステップ)
オプション ラインLEDモジュール (ライン照射。365、385、405nm)

ランプ光源式スポット照射装置仕様

型式 SP-X / 9-250DB(DeepUV反射鏡タイプ)
SP-X / 9-250UB(標準反射鏡タイプ)
光源 DeepUVランプ
ランプ寿命 垂直点灯時 2000時間/ 80%維持
水平点灯時 2000時間/ 70%維持
紫外線強度(250W点灯時) 4000mW/cm2 4000mW/cm2
(ファイバ高照度タイプSF-101AQ
照射距離15mm;受光器UVD-S365、受光径φ1mm)
シャッター モータ式シャッタ搭載。
タイマ/マニュアル制御可能
重量 約8.5kg

500Wランプ光源式スポット照射装置仕様

型式 SP500-DB (Deep UV 反射鏡タイプ)
SP500-UB (標準反射鏡タイプ)
光源 超高圧UVランプ USH-503BY
ランプ寿命 750時間
紫外線強度(250W点灯時) 5500mW/cm2
(ファイバ高照度タイプSF-101AQ
照射距離15mm;受光器UVD-S365、受光径φ1mm)
シャッター モータ式シャッタ搭載。
タイマ/マニュアル制御可能
重量 約24kg
