高感度キャビティリングダウン分光法による環境ガス計測
超高感度環境ガスモニター Tiger-iシリーズ

TO03 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
超高感度環境ガスモニター Tiger-iシリーズ 製品画像 超高感度環境ガスモニター Tiger-iシリーズ 製品画像

製品概要

米国TigerOptics社のTiger-iシリーズは、キャビティリングダウン分光法(CRDS)により大気などのガス中に存在する特定のガス分子の濃度を超高感度で測定するガス分析装置です。

従来のガス分子濃度測定法に比べ、標準ガスによる較正が不要で、精度・信頼性が高く、応答速度が早い等のメリットがあります。装置はワンボックス型で可搬性にも優れています。

用途

  • 大気汚染分子の監視
  • 環境計測
  • 工場等の排ガスのモニタリング

特長

  • NIST準拠
  • 高速応答・高感度・高精度・高信頼性
  • 簡単操作・メンテナンスフリー
  • サンプルガス中のHCl, HF, NH3, CH4, CO等の微量な分子濃度を高感度測定
  • 広い測定濃度範囲(HClモデルの場合、大気中のHCl濃度:1ppb~4ppm)
  • イーサネット・絶縁4-20mA出力・RS-232対応

キャビティリングダウン分光法 (Cavity Ring-Down Spectroscopy; CRDS)

レーザーダイオードからのレーザー光を、一対の高反射率ミラーを持つリングダウンキャビティセル内に入射します(図1)。

キャビティセルを透過する光強度を後方にあるフォトダイオードによって検出し、レーザー光の入射を遮断してからの光強度の減衰時間を測定します(図2)。

この減衰時間は、ミラーの反射率とキャビティセル内に存在するガス分子の吸収によって決まります。計測対象のガス分子の吸収ラインにレーザー波長を合わせて減衰時間を測定することにより、キャビティセル内にある計測対象のガス分子の濃度を求めることが出来ます。

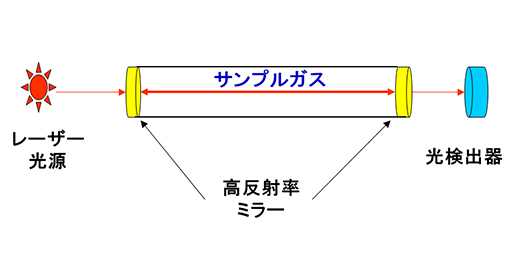

図1. リングダウンキャビティセル

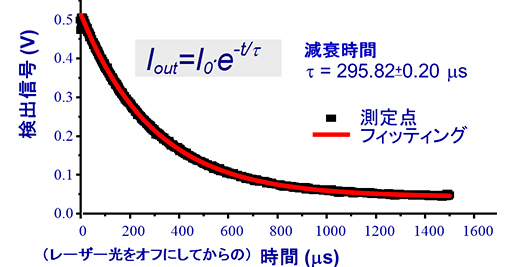

図2. ミラー反射とガス分子の吸収によるレーザー光量の減衰

共通仕様

濃度測定範囲 下表参照
最小検出限界(LDL) 下表参照
感度(3σ) 下表参照
精度(1σ) ±0.75% または感度の1/3 (大きい方)
正確度 ± 4% または最小検出限界の1/2 (大きい方)
応答速度 下表参照
動作温度 10~40℃、湿度30~80%RH(但し結露しないこと)
保存温度 -10~50℃

ガス関連※

ガス接続コネクタ 1/4” VCR オス, 入口および出口
リークテスト 1×10-9 mbar l / sec
入口側圧力 HCl, HFモデル: 0~10 psig (1~1.7 bara)
他のモデル: 0~15 psig (1~2 bara)
出口側圧力 真空 (<10 Torr)
流量 約1 slpm
サンプルガス 大気ガス, 乾燥空気(CDA), 窒素ガス
ガス温度 最大 60 ℃

※真空ポンプ (流量 >2 slpm @ 10 Torr)が別途必要です。

寸法および重量

標準型
H×W×D [mm (インチ)]
222 × 216 × 599 (8.75 × 8.5 × 23.6)
19インチラック型
H×W×D [mm (インチ)]
222 × 483 × 599 (8.75 × 19 × 23.6)
最大2基のユニットを搭載可
重量 (標準型) 15 kg (33 lbs)

エレクトロニクス関連

アラームインジケータ ユーザープログラマブル × 2
システムフォルト × 1
(フォームCリレー)
電源 90~240 VAC, 50/60 Hz
消費電力 最大 40 W
信号出力 絶縁 4-20mA 出力
ユーザーインターフェイス 5.7” LCD タッチスクリーン,
10/100 Base-T イーサネット,
802.11g ワイヤレス (オプション),
RS-232

超高感度環境ガスモニター Tiger-iシリーズ

モデル名/測定ガス 測定濃度範囲 最小検出限界 感度 応答速度
Tiger-i 2000 HCl/大気ガス中のHCl 0~4 ppm 1.0 ppb 0.75 ppb <2分 (80 %応答)
Tiger-i 2000 HF/大気ガス中のHF 0~1 ppm 0.2 ppb 0.15 ppb <2分 (80 %応答)
Tiger-i 2000 NH3/大気ガス中のNH3 0~40 ppm 8 ppb 6 ppb <3分 (95 %応答)
Tiger-i 2000 CH4/大気ガス中のCH4 0~20 ppm 2 ppb 1.5 ppb <3分 (95 %応答)
Tiger-i 2000 CO2/大気ガス中のCO2 0~3000 ppm 200 ppb 150 ppb <3分 (95 %応答)
Tiger-i 2000 CH2O/大気ガス中のCH2O 0~200 ppm 100 ppb 75 ppb <3分 (95 %応答)
Tiger-i CEM H2S/大気ガス中のH2S 0~500 ppm 50 ppb 38 ppb <3分 (95 %応答)
Tiger-i CEM CO/大気ガス中のCO 0~2000 ppm 100 ppb 75 ppb <3分 (95 %応答)
Tiger-i CEM HCN/大気ガス中のHCN 0~15 ppm 1.5 ppb 1.1 ppb <3分 (95 %応答)

※上記以外のガス種についてはお問い合わせください。
