高機能・高性能なツェルニターナ型分光器、焦点距離20cm、35cm、52cm、75cm
高機能分光器(スペクトログラフ/モノクロメーター)

  • デモ機あり
SO01 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
  • FAQ
ツェルニターナ型分光器 ツェルニターナ型分光器

製品概要

SOL instruments社製分光器 MS2000、MS3500、MS5200、MS7500シリーズは、グレーティングは最大4枚まで搭載可能、出射ポートは最大2ポート、非点収差を抑えたイメージングタイプも対応可能な高機能分光器です。
検出器として使用する場合、取り付けられる検出器はCCDなどマルチチャンネルセンサーから、PMTなどの単素子センサーまで種類を問わず、様々な研究用に使用できます。高感度冷却CCD検出器などを接続してラマン散乱や蛍光などの微弱光測定、APDを使った蛍光寿命測定など数多くの測定実績があります。白色光源の波長選択用分光器としても使用できます。
コストパフォーマンス抜群で、ご予算に合わせて必要な機能を選んで仕様を選べます。バンドルファイバーや検出器用のアダプターの設計、光学系の制作など対応致します。ご相談ください。

汎用性の高い高機能分光器

SOL社分光器 SOL instruments社のツェルニターナ型分光器は、諸収差が小さく、ミラーやグレーティングからの多重迷光が抑えられた高性能な分光器で、 例えばラマン分光、蛍光分光、プラズマ分光などの微弱光測定や高波長分解能が必要とされる高度な分光用途や、光源の波長切替用分光器としても定評があります。
また、本分光器はフラットフォーカスフィールドが広く、例えばCCD検出器を用いたマルチトラック分光測定において、各トラックの波長分解能の違いが抑えられています。
スリットやグレーティングなどの自動制御はちもろん、オプションのフィルターホイールなども測定波長に合わせて自動切替されます。 出射ポートが2つあるため、一方をANDOR社の高感度CCD検出器、もう一方をPMTやAPDなどの単素子検出器を取り付けることもできます。
外部高速メカニカルシャッター、ファイバー接続アダプターなどのオプションを豊富に揃えています。

構成例(※下記の画像をクリックすると別窓に拡大表示されます。)

SOL社分光器アクセサリー一覧
SOL社分光器アクセサリー一覧

ファイバー入射にも対応

分光器への入射方法は、スリットへのダイレクト入射だけではなくファイバー入射にも対応しています。一般的な単芯ファイバー、光量を稼ぐためのバンドルファイバーをはじめ、下図のような多分岐バンドルファイバーによるマルチトラック分光用ファイバーも用意できます。

マルチトラック測定

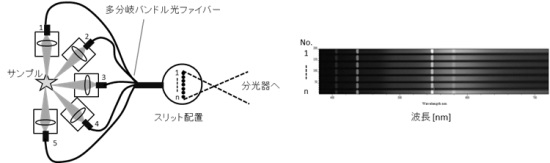

(左)多分岐バンドル光ファイバーの使用例
(右)マルチトラック分光のイメージ像の例 (分光器モデルによってイメージング特性は異なります。)

特長

  • 焦点距離 20cm、35cm、52cm、75 cm
  • F値 F/3.6 (20cm), F/3.8 (35cm), F/5.4 (52cm), F/8.9 (75cm)
  • 入射ポート1つ、出射ポート最大2つ (CCD、PMTなど)
  • グレーティング最大4枚同時搭載・自動切換
  • 低価格
  • 専用ソフトウェア制御、Andor Technology社製カメラ接続可能
  • 非線形ツェルニターナ光学系、 Non-Imagingタイプと非点収差を抑えたImagingタイプ
  • 低迷光設計

主な用途

  • ラマン分光、蛍光分光、吸収、散乱光測定
  • プラズマ分光計測
  • 光源のフィルター用
  • 分析システムへの組込み
  • マルチチャンネル検出器、単素子検出器での分光測定

SOL instruments社製分光器仕様

分光器モデル MS2001,MS2001i
MS2004,MS2004i
MS3501,MS3501i
MS3504,MS3504i
MS5201,MS5201i
MS5204,MS5204i
MS7501,MS7501i
MS7504,MS7504i
焦点距離 200mm 350mm 520mm 750mm
F値 F/3.6 F/3.8 F/5.4 F/8.9
グレーティングサイズ 40×40mm 70×70mm 80×70mm 80×70mm
測定波長領域*1 180 nm〜60μm 180 nm〜60μm 180 nm〜60μm 180 nm〜60μm
逆線分散*2 4.12nm/mm 2.37nm/mm 1.55nm/mm 1.02nm/mm
波長分解能*2 0.12nm 0.06nm 0.028nm 0.015nm
波長精度*2 ±0.07nm ±0.06nm ±0.035nm ±0.028nm
波長再現性*2 ±0.036nm ±0.03nm ±0.008nm ±0.005nm
迷光*3 3×10-5 3×10-5 3×10-6 3×10-7
グレーティング
同時搭載枚数
1
(MS2001,MS2001i)
4
(MS2004,MS2004i)
1
(MS3501,MS3501i)
4
(MS3504,MS3504i)
1
(MS5201,MS5201i)
4
(MS5204,MS5204i)
1
(MS7501,MS7501i)
4
(MS7504,MS7504i)
水平倍率*4 1.18 1.09 1.07 1.05
垂直倍率*4 1.48 1.49 1.29 1.125
垂直方向分解能*4 <40μm <35μm <20μm <15μm
インターフェイス RS232C
入射ポート数 1
出射ポート数 1(オプションで2ポート可能)
寸法 320×230×160mm 510×395×200mm 635×339×270mm 950×361×343mm
重量 9kg 19kg 25kg 45kg
  • *1. グレーティングにより波長域が異なります。
  • *2. グレーティング 1200 G/mm
  • *3. 632.8nmレーザーラインから20nm離れた位置における値
  • *4. イメージング分光器での仕様(型番末尾に”i”が付くモデル)
