周波数レンジ 0.3~3 THz、1~12 THz、25~70 THzの3種類。高速応答 最小50ps以下
超伝導ホットエレクトロンボロメーター検出器

SC03 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料

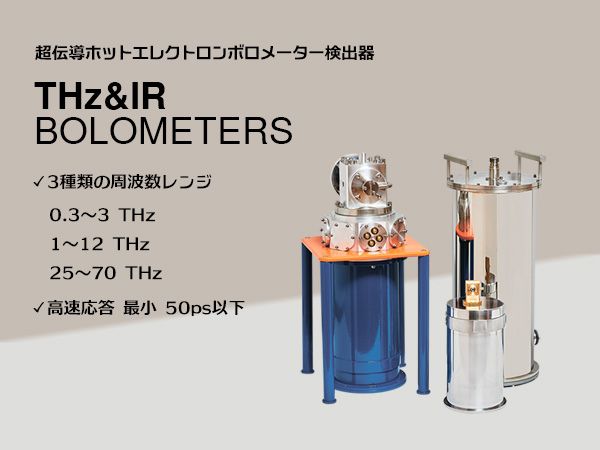

超伝導ホットエレクトロンボロメーター検出器外観 超伝導ホットエレクトロンボロメーター検出器外観

製品概要

ロシア SCONTEL社製 超伝導ホットエレクトロンボロメーター(SHEB)は、NbN(窒化ニオブ)薄膜を使用した高速テラヘルツ検出器です。液体ヘリウム用クライオスタットをベースに検出素子、入射窓、フィルター、信号増幅器を含んだ構成になり、付属の制御用コントローラーにて操作を行います。周波数レンジ 0.3~3 THz, 1~12 THz, 25~70 THzの3種類から選択でき、応答速度は最小 50 psと高速検出が可能です。

ボロメーター検出器仕様

周波数レンジ 0.3〜3THz 1〜12THz 25〜70THz
応答速度 50ps 1ns 50ps 1ns 50ps 1ns
NEP (W/√Hz) 3〜5×10-13 5〜7×10-14 6〜8×10-11 1〜2×10-11 4〜5×10-12 1〜2×10-12
HEMTアンプ帯域 (MHz) 1〜3500 0.01〜200 1〜3500 0.01〜200 1〜3500 0.01〜200
入射窓 高密度ポリエチレン窓 高密度ポリエチレン窓 HRFZシリコン窓
冷却方式 液体ヘリウム用クライオスタットもしくはクローズドサイクル冷凍機対応
