0.85~2.9μmのイメージデータ取得
近赤外イメージカメラ

PH02 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
近赤外イメージカメラ 近赤外イメージカメラ

製品概要

Photon etc社の近赤外冷却イメージカメラ(ZEPHIRTM)は、高感度のInGaAsまたはHgCdTe(MCT)センサーを搭載し、340フレーム以上の高速でイメージデータを取得します。感度の異なる3種類のセンサーにより、それぞれ0.5~1.7μm、0.85~2.5μm、0.85~2.9μmの波長範囲のイメージを取り込めます。
 冷却は4段ペルチェ冷却方式で-80℃まで冷却します。これにより、熱ノイズの発生を抑えています。

新製品

0.85~2.5μm測定用カメラ「BOREA」が新たにラインアップに加わっています。ZEPHIR 2.5カメラと同じセンサーを搭載していますが、 ロータリースターリングマイクロクーラーで77Kまで冷却を行い、熱ノイズを極力抑えた構造となっています。

BOREA仕様

搭載センサー MCT
画素数 320×256
画素サイズ(μm) 30×30
検出波長 (μm) 0.85~2.6
ピーク量子効率(%) 70 以上
ADコンバータ (bit) 14
フレームレート (fps) 346 (full frame)
冷却方式 ロータリースターリングマイクロクーラー
冷却温度(K) 77
インターフェース Camera Link

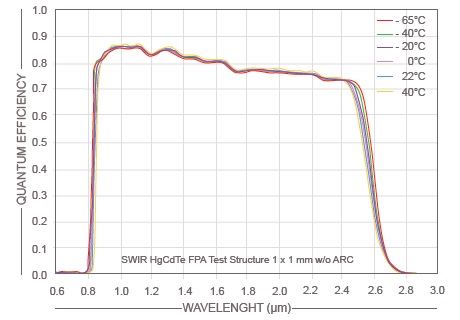

BOREA量子効率曲線

BOREA 量子効率曲線

ZEPHIRシリーズ仕様

型番 ZEPHIR 1.7 ZEPHIR 2.5 ZEPHIR 2.9
搭載センサー InGaAs MCT MCT
画素数 640×512 320×256 320×256
画素サイズ(μm) 15×15 30×30 30×30
検出波長 (μm) 0.5~1.7 0.85~2.5 0.85~2.9
ピーク量子効率(%) 85 以上 85 以上 85 以上
ADコンバータ (bit) 13 / 15 14 14
フレームレート (fps, full frame) 350(13bit), 120(15bit) 345 345
冷却方式 4段ペルチェ冷却 4段ペルチェ冷却 4段ペルチェ冷却
冷却温度(℃) -80 -80 -80
インターフェース Camera Link(Dual), USB3.0 Camera Link, USB3.0 Camera Link, USB3.0

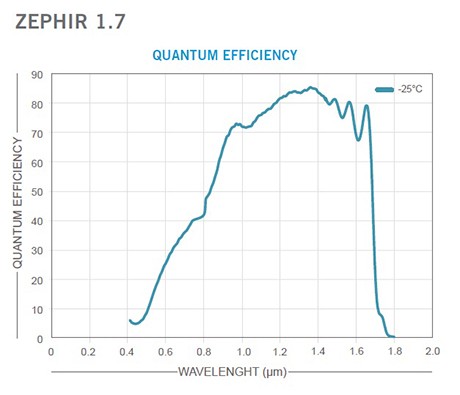

ZERHIR1.7 量子効率曲線

ZERHIR1.7 量子効率曲線


ZERHIR2.5 量子効率曲線

ZERHIR2.5 量子効率曲線

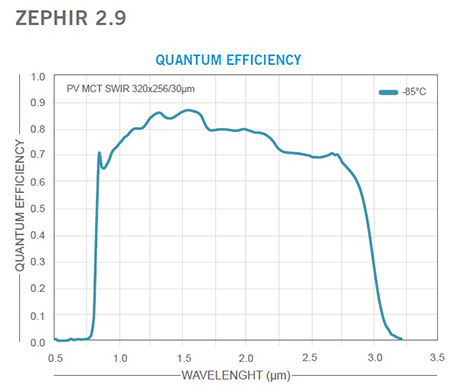

ZERHIR2.9 量子効率曲線

ZERHIR2.9 量子効率曲線
