最速100万画素を7000fps以上の速さで取得する超高速CMOSカメラ。
EMVA1288規格のリニアリティで科学グレードの画質を実現

超高速&高解像度12bit CMOSカメラ pco.dimaxシリーズ

PC03 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
pco.dimaxシリーズ pco.dimaxシリーズ

製品概要

pco.dimaxシリーズは高解像度CMOSセンサーと高速処理回路、大容量メモリー小型バッテリー制御機能を搭載した高画質ハイスピードカメラです。非常に高い色再現性、高速撮像、高解像度の性能を併せ持ち、高速カメラとして革新的な画質を実現しています。新しく高解像度モデルのdimaxHDと高速モデルのdimaxHSが加わり、さらに豊富なオプションやトリガーモードの選択が可能です。また、高速画像解析ソフトTEMAなど、豊富なサードパーティソフトウェアを利用することで、より高度な画像解析ができます。

Car safetyに特化したpco.dimax CS登場

高速カメラシリーズにCar safetyに特化したpco.dimax CSが登場しました。本製品は高い耐衝撃性能を有し、150G 11msで衝撃が加わる環境下でも測定が可能です。また、カメラジャンクションも有しており、一つのコントローラーから複数のカメラヘッドを操作する事も可能で、多方向からの撮影が可能です。

優れた暗時出力不均一性

pco.edge ダークイメージ比較 pco.dimaxに採用されているCMOSセンサーは、暗時出力不均一性(DSNU)において優れた性能を持っています。 右図上段は一般的な高速CMOSセンサー、下段はpco.dimaxによるダークイメージの比較です。 図から明らかなように、上段の画像は規則的なノイズが含まれているのに対して、pco.dimaxはノイズも小さく、規則的なノイズもほとんど発生していません。 つまり、pco.dimaxは微弱光環境においても高品質なイメージを録画することが可能です。

高いリニアリティ

pco.edge リニアリティ 定量的な画像測定において、カメラの高いリニアリティ特性が必須となります。 pco.dimaxは、欧州マシンビジョン協会のEMVA1288規格に沿った測定をおこない、高いリニアリティが証明されています。

多機能なトリガーモード

pco.dimaxは、カメラ間同期機能が搭載されており、50nsecの低ジッターを実現しています。 また、自動車産業の衝突テストや、3Dモーション解析や3D粒子画像速度解析のためのステレオカメラ用途に便利な様々なトリガーモードを搭載しています。

主な特徴

・解像度(hxv)とフレームレート
    ・dimaxS4   :解像度(hxv)2016×2016 ; フレームレート 1279hps
    ・dimaxHD  :解像度(hxv)1920×1080 ; フレームレート 1469fps
    ・dimaxHS4 :解像度(hxv)2000×2000 ; フレームレート 2277fps
・素子サイズ(hxv):11.0×11.0μm
・ダイナミックレンジ:12 bit
・露光時間:1.5μm〜40 ms
・最長6時間のメモリーバックアップ、最長1時間のバッテリー操作可能
・コリレイテッドダブルイメージ(CDI)機能により微小信号領域を拡張
・EMVA1288で保証された高リニアリティで定量イメージや分析に対応
・低ジッター: <50 ns
・ダブルシャッター機能付

用途

・高速PIV (粒子画像速度解析)
・超高速物理現象解析
・高速落下、衝突試験
・品質、引張、膨張試験
・高速流体の可視化
・噴霧解析試験イメージング
・燃焼、爆発試験イメージング
・超スローモーション映像
・ミサイル、ロケット弾道解析
など

pco.dimax CSシリーズ仕様

モデル pco.dimax CS1 pco.dimax CS3 pco.dimax CS4
画素数 (pixel) 1296×1024 1920×1440 2016×2016
画素サイズ (μm) 11
最大量子効率 (%) 50
ダイナミックレンジ A/D (bit) 12
読出しノイズ e- rms 22
フレームレート(全画素読出し時) 1102 fps 1603 fps 3086 fps
設定可能露光時間 1.5 μs ~ 40 ms
レンズマウント C/F マウント
EFマウント(オプション)
インターフェイス Gigabit Ethernet

pco.dimax HS、HDシリーズ仕様

モデル pco.dimax HS4 pco.dimax HS2 pco.dimax HS1 pco.dimax HD pco.dimax HD+
分解能 (pixel) 2000×2000 1400×1050 1000×1000 1920×1080 1920×1440
画素サイズ (μm) 11.0×11.0
最大量子効率 (%) @600nm 50
ダイナミックレンジ A/D (bit) 12
読出しノイズ e- rms <23
フレームレート(全画素読出) 2277 5469 7039 2128 1603
露光時間 (s) 1.5us .. 40ms
レンズマウント Fマウント
インターフェイス USB3.0
GigE / USB2.0
HD-SDI
CameraLink


pco.dimax S1、S4仕様

モデル pco.dimax S1 pco.dimax S4
分解能 (pixel) 1008×1008 2016×2016
画素サイズ (μm) 11.0×11.0
最大量子効率 (%) @600nm 50
ダイナミックレンジ A/D (bit) 12
読出しノイズ e- rms <23
フレームレート(全画素読出) 4467 1279
露光時間 (s) 1.5us .. 40ms
レンズマウント Fマウント
インターフェイス USB3.0
GigE / USB2.0
HD-SDI
CameraLink

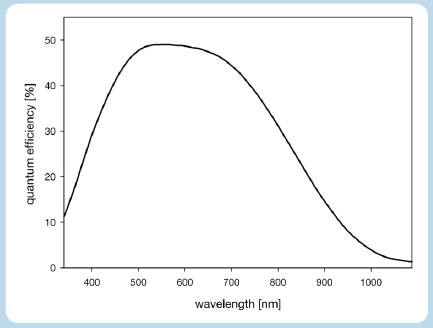

センサー量子効率曲線(モノクロ)

PCO dimax 量子効率(モノクロ)

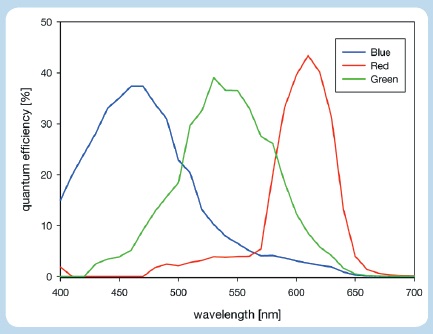

センサー量子効率曲線(モノクロ)

PCO dimax 量子効率(カラー)
