pco.edge pco.edge

製品概要

pco.edgeは新時代CMOSイメージセンサーといわれる、 sCMOS(scientific CMOS)を搭載した画期的なイメージングカメラです。 従来のCMOSおよびCCDカメラにはない、高分解能、低読出しノイズ、高フレームレート、広いダイナミックレンジが1台に凝縮されたカメラです。 pco.edge5.5は高解像度、グローバルシャッターとローリングシャッターモードの切換えが特長です。カラーカメラオプションの選択も可能です。
pco.edge4.2は高QE、低読出しノイズ、広いダイナミックレンジが特長です。また、数種類の高精度同期モードが選択可能で、顕微鏡に取付ける 様々なアプリケーションに対応します。
Bringing to light - 今まで難しかった測定や観察、解析を明らかにする可能性を広げるカメラです。

優れた画質

sCMOSセンサーを搭載したpco.edgeは1.1e-medianという優れた低読出しノイズ性能を持っています。 最高速度100fps(全画素読出し時)においても読み出しノイズは1.5e-median以下に抑えられています。 さらに洗練された回路技術とファームウェアのアルゴリズムにより、感度不均一性(PRNU)や、暗時出力不均一性(DSNU)においても 優れた性能を持っています。 下の画像は低照度環境下で一般的なインターラインCCDとsCMOSセンサーの画像を比較したものです。 ここでも、sCMOSがCCDに比べて読み出しノイズが低く、ダイナミックレンジに優れ、スミア(CCD画像中にある縦の白いスジ)も 見られない高画質撮影が可能であることが分かります。

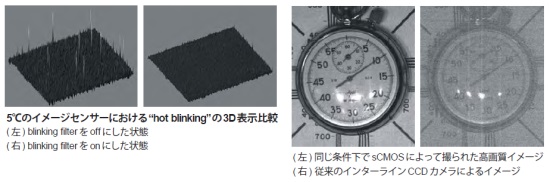

pco edgeとインターラインCCDとの画質比較

16bitに迫るダイナミックレンジ

pco.edgeの特徴のひとつは広いダイナミックレンジです。sCMOSイメージセンサーは優れた低ノイズ性能と高い飽和電荷容量を持ちます。 それに加え、pco.edgeが搭載している2種類のゲインの異なる信号増幅器および11ビットのADコンバーターによって、 それぞれの信号を合成して16ビット出力します。 その結果、ダイナミックレンジを最大化すると同時に読み出しノイズの最小化を実現しています。

pco edgeのダイナミックレンジ

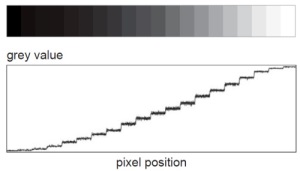

(上)pco.edgeによる1:10000ダイナミックレンジのグレースケールイメージ(20ステップ)
(下)上記グレースケールイメージの中心線上の色度グラフ

特長 (pco.edge5.5)

  • 1.1e- mid(スロースキャン時)の低読出しノイズ
  • フルフレーム2560×2160ピクセルの高分解能
  • 27000:1のハイダイナミックレンジ
  • ローリングとグローバルシャッター両モードの切替え使用
  • 最速100フレーム/秒(ローリングシャッター、フルフレーム)の読出し速度
  • パルス光源に有効なグローバルリセット機能
  • 最高60%以上の高量子効率(@600 nm)
  • 64bitOSにフル対応
  • 高速フルフレームでの長時間動画撮影が可能
  • インターフェース:カメラリンク、USB3.0
  • 電子冷却によるセンサー温度高安定化 (5℃@20℃環境温度)

特長 (pco.edge4.2)

  • 0.9e- mid(スロースキャン時)の低読出しノイズ
  • フルフレーム2048×2048ピクセルの高分解能
  • 33000:1のハイダイナミックレンジ
  • 最速100フレーム/秒(ローリングシャッター、フルフレーム)の読出し速度
  • パルス光源に有効なグローバルリセット機能
  • 最高70%以上の高量子効率(@600 nm)
  • 64bitOSにフル対応
  • 高速フルフレームでの長時間動画撮影が可能
  • インターフェース:カメラリンク、USB3.0
  • 電子冷却によるセンサー温度高安定化 (5℃@20℃環境温度)

主な用途

  • 生細胞の顕微イメージ
  • 超高解像度顕微イメージ
  • 微弱蛍光および蛍光分光観察
  • ライトシート顕微鏡
  • 局所顕微観察(PALM、STORM、GSD、dSTORM)
  • X線トモグラフィ
  • リアルタイム共焦点顕微鏡 など

pco.edge5.5 仕様

製品名 pco.edge 5.5 Camera Link HS pco.edge5.5 Camera Link pco.edge5.5 USB
分解能(画素数、Pixel) 2560(H)×2160(V)
画素サイズ(μm) 6.5×6.5
センサーサイズ/対角(mm) 16.6×14.0/21.8
シャッターモード ローリングシャッター(RS)
グローバルシャッター(GS)
グローバルリセット(GR)
波長領域(nm) 370~1100
最大量子効率 > 60%
フレームレート@全画素読出 100fps@RS,FS
50fps@GS,FS
30fps
露光時間 500μs~2s@RS
10μs~100ms@GS
10μs~2s@GR
500μs~2s@RS
20μs~100ms@GS
30μs~2s@GR
読出しノイズ(e-) 1.0med/1.4rms@RS SS
1.1med/1.5rms@RS FS
2.2med/2.5rms@GS FS
1.1med/1.5rms@RS SS
1.5med/1.7rms@RS FS
2.2med/2.5rms@GS FS
1.0med/1.4rms
ダイナミックレンジ(RS、低速) 30000:1(89.5dB)@RS SS 27000:1(88.6dB)@RS SS 30000:1(89.5dB)
インターフェイス カメラリンクHS カメラリンクフル
(10taps 85MHz)
USB3.0
レンズマウント Fマウント、Cマウント(マウント付け外し可能)
カメラヘッド外形寸法(mm) 70(W)×122.5(D)×76(H) 70(W)×88.3(D)×76(H)
カメラヘッド質量(g) 1010 (Fマウント時) 700 930

  • 仕様は予告なく変更になる場合があります。


pco.edge4.2 仕様

製品名 pco.edge4.2 Camera Link HS pco.edge4.2 Camera Link pco.edge4.2 USB pco.edge4.2 LT
分解能(画素数、Pixel) 2048(H)×2048(V)
画素サイズ(μm) 6.5×6.5
センサーサイズ/対角(mm) 13.3×13.3/18.8
シャッターモード ローリングシャッター(RS) ローリングシャッター(RS)
グローバルリセット(GR)
波長領域(nm) 370~1100
最大量子効率 > 82% > 70%
フレームレート@全画素読出 100fps@FS 40fps
露光時間 100μs~10s 100μs~20s@RS
30μs~2s@GR
100μs~10s@RS
30μs~2s@GR
読出しノイズ(e-) 0.8med/1.3rms@SS
0.9med/1.4rms@FS
0.9med/1.4rms@SS
1.0med/1.5rms@FS
0.8med/1.3rms
ダイナミックレンジ(RS、低速) 37500:1(91.5dB)@SS 33000:1(90.4dB)@SS 37500:1(91.5dB)
インターフェイス カメラリンクHS カメラリンクフル
(10taps 85MHz)
USB3.0
レンズマウント Fマウント、Cマウント(マウント付け外し可能)
カメラヘッド外形寸法(mm) 70(W)×122.5(D)×76(H) 70(W)×88.3(D)×76(H)
カメラヘッド質量(g) 1010 (Fマウント時) 700 930 900

  • 仕様は予告なく変更になる場合があります。


pco.edge3.1 仕様

製品名 pco.edge3.1
分解能(画素数、Pixel) 2048(H)×1536(V)
画素サイズ(μm) 6.5×6.5
センサーサイズ/対角(mm) 13.3×10.0/16.6
シャッターモード ローリングシャッター(RS)
グローバルシャッター(GS)
グローバルリセット(GR)
波長領域(nm) 370~1100
最大量子効率 > 60%
フレームレート@全画素読出 50fps
露光時間 500μs~2s@RS
20μs~100ms@GS
30μs~2s@GR
読出しノイズ(e-) 1.1med/1.5rms@RS
3.3med/3.5rms@GS
ダイナミックレンジ(RS、低速) 27000:1(88.6dB)
インターフェイス USB3.0
レンズマウント Fマウント、Cマウント(マウント付け外し可能)
カメラヘッド外形寸法(mm) 70(W)×88.3(D)×76(H)
カメラヘッド質量(g) 900

  • 仕様は予告なく変更になる場合があります。

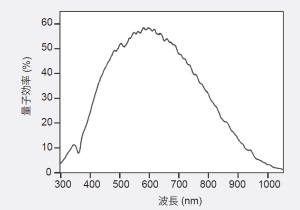

センサー量子効率曲線(pco.edge5.5)

PCO edge 量子効率(モノクロ)

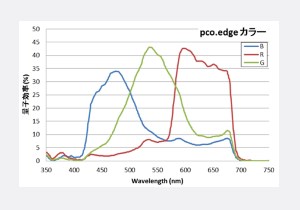

センサー量子効率曲線(カラー)(pco.edge5.5)

PCO edge 量子効率(カラー)

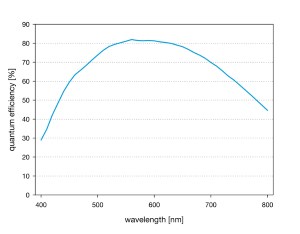

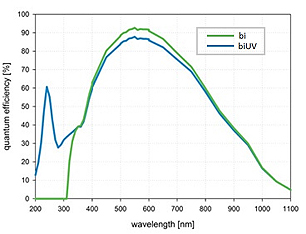

センサー量子効率曲線(pco.edge4.2)

PCO edge4.2 量子効率(モノクロ)
Get ADOBE READER

ダウンロードしたPDFファイルをご覧になるには、Adobe Acrobat Readerが必要です。左記のバナーより、ソフトウェア(無料)をダウンロード・インストールして下さい。

更新日 更新内容 サイズ ダウンロード

よくいただくご質問

  • pco.edgeのカメラマウントは購入後に変更できますか?

    Cマウント、Fマウントどちらにもユーザーが簡単に変更することができます。
  • pco.edgeの推奨OSは?

    Windows7 64bitです。
  • pco.edgeは手持ちのPCで動作しますか?

    pco.edgeで使用しているカメラリンクボードはPCIex4の空きスロットがある、Windows7PCで動作しますが、最高速度で転送する場合には特殊な機能を使用するため一般的なPCでは動作しない場合があります。PCとセットで購入いただくか、購入前に確認をお願いします。
  • pco.edgeをLabViewから制御することはできますか?

    LabViewから制御する事ができます、pco社のサイトから最新版のLabViewDriverをダウンロードしてご使用ください。
  • pco.edgeは手持ちのカメラリンクボードで使用できますか?

    pco.edgeはFull(10taps 85MHz)のカメラリンクボードであれば接続し画像を読み出すことが出来ますが、標準ソフトウェア(Camware)からは制御できなくなりますので、お客様でソフトウェアを開発していただく必要があります。
