高輝度LDLS白色光源 フィルター分光用
LDLS-EQ99用 高速切替フィルターホイール

MTP03 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
LDLS-EQ99用 高速切替フィルターホイール LDLS-EQ99用 高速切替フィルターホイール

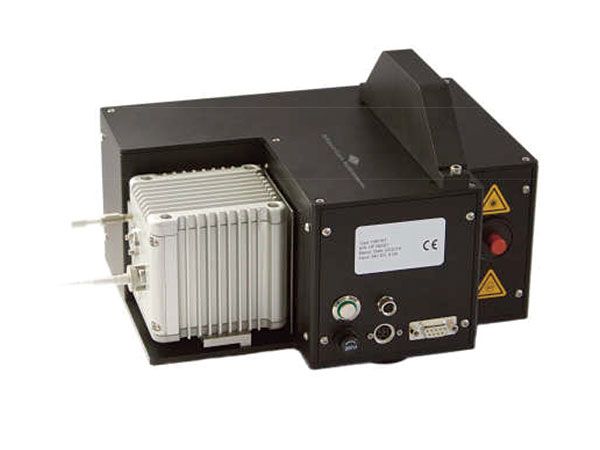

LDLS-EQ99用 高速切替フィルターホイール 概要

高輝度LDLS白色光源 EQ-99X(拡散照射仕様)をフィルター分光させる専用ユニットです。
本ユニットは、最大7枚まで搭載可能な高速回転フィルターホイールが組み込まれており、最速80ミリ秒でスイッチング切替が行えます。
フィルター分光した単色光は、マルチモードファイバーに導入されます。

LDLS白色光源 EQ-99X

  • 出力方法:拡散照射
  • 発光点サイズ:65×150μm(代表値)
  • 発光点位置安定性:±0.4μm以内
  • ランプ寿命:9000時間以上(代表値)
EQ-99X

LDLS-EQ99用 高速切替フィルターホイール 仕様

接続可能光源 LDLS EQ-99Xシリーズ専用
接続可能ファイバー マルチモードファイバー (SMA or FCコネクター選択)
コア径100~400μm推奨
搭載フィルター数 最大7枚
搭載フィルターサイズ φ42.5mm
スイッチングタイム 最速80ミリ秒
制御インターフェース USB/RS232C
