低価格ナノ秒波長可変レーザー(紫外~近赤外波長域まで可変)
ランプ励起ナノ秒パルス波長可変レーザー

LO28 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ランプ励起ナノ秒パルス波長可変レーザー ランプ励起ナノ秒パルス波長可変レーザー

製品概要

・ブロードバンドOPO(LT-2214型)とミドルバンドOPO(LT-2215型)をラインナップ
・LT-2215型はタイプⅡBBO結晶を使用し、ライン幅が狭くギャップのない滑らかなチューニングが可能
・ライン幅
 LT-2214型 <0.5 nm@500 nm
 LT-2215型 <0.15 nm@500 nm
*励起光源に依存
・チューニング波長範囲
 シグナル光 415~710 nm
 アイドラ光 710~2300 nm
 LT-2215型の仕様
・全チューニング波長範囲を1セットキャビティミラーでカバー
・PCコントロール可能

標準仕様

ランプ励起ナノ秒パルス波長可変レーザー

型名 LT-2214 LT-2214-PC LT-2215 LT-2215-PC
変換効率 シグナル+アイドラ(10 Hz)*1 <40 % <30 % <40 % <30 %
シグナル(10 Hz)*1 <30 % <20 % <30 % <20 %
繰返し周波数 <50 Hz
ビーム拡がり角 4~8 mrad*1 -
波長可変範囲 シグナル 415~690 nm 420~710 nm 415~690 nm 420~710 nm
アイドラ 715~2300 nm 710~2300 nm 715~2300 nm 710~2300 nm
線幅 <0.5 nm*2 <0.15 nm*2 <0.5 nm*2 <0.15 nm*2
パルス幅 励起光源より1~2 ns短い
位相整合 タイプⅠ タイプⅡ タイプⅠ タイプⅡ
レーザーヘッド寸法 176(W)×78(H)×380(L) mm 216(W)×92(H)×410(L) mm
制御ユニット寸法 - 257(W)×111(H)×256(L)mm
励起光源仕様 発振波長 355 nm
パルスエネルギー 40~150 mJ 60~150 mJ
繰返し周波数 <50 Hz
パルス幅 6~20 ns 10~20 ns
偏光 直線偏光(垂直)
ビーム径(直径) <8.0 mm

*1 励起光源のパルスエネルギーが>70 mJの場合
*2 波長500 nmのおける値(励起光源に依存)
*型名の末尾が"PC"は、PC制御タイプです。
*ご要望に応じたカスタマイズも承ります。お気軽にお問い合わせください。

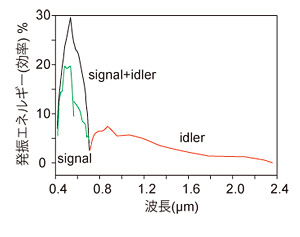

LT-2214

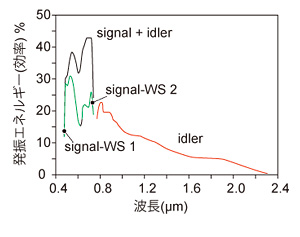

LT-2215
