低価格のナノ秒チタンサファイアレーザー
ナノ秒パルスチタンサファイアレーザー

LO24 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ナノ秒パルスチタンサファイアレーザー ナノ秒パルスチタンサファイアレーザー

製品概要

・Nd:YAGレーザー:532 nmで励起
・チューニング波長範囲  基本波 690~1000 nm  2倍波 350~500 nm  3倍波 235~330 nm  4倍波 209~245 nm
・全チューニング波長範囲を1セットの光学系でカバー
・変換効率:最大25%
・ファブリペローエタロン装着により狭線幅(<0.01 nm)可能
・優れた光学デザインによりアライメントの安定性、出力安定性に優れる
・増幅器付きタイプ、PCコントロール可能

標準仕様

ナノ秒パルスチタンサファイアレーザー

型名 LT-2211N LT-2211A
パルスエネルギー FF <50 mJ/<25 mJ*1 <120 mJ
SH <20 mJ/<10 mJ*1 <38 mJ
TH - -
FH - -
パルス幅 8~30 ns*2 8~25 ns
変換効率 FF <25 %*2/12 %*1 <20 %
SH <40 %*2/20 %*1(ESH/EFF) <7 %
TH <25 %*1(ETH/ESH) -
FH <25 %*1(EFH/ESH) -
繰返し周波数 10 Hz/~50 Hz*3 -
ビーム拡がり角 1.5 mrad(FF)
波長可変範囲 FF 690~1000 nm 690~950 nm
SH 350~500 nm 350~475 nm*4
TH 235~325 nm*4 -
FH 210~235 nm*4 -
線幅 <0.1 nm/<0.01 nm*1 <0.2 nm/<0.02 nm*1
レーザーヘッド寸法 266(W)×130(H)×490(L) mm 260(W)×90(H)×470(L) mm
励起光源仕様 発振波長 532 nm
パルスエネルギー 100~250 mJ 300~500 mJ
繰返し周波数 <50 Hz -
ビーム径(直径) <8.0 mm -

*1 エタロン導入時
*2 繰返し周波数が20 Hz以下の場合
*3 ~50 Hzまでオプションで対応可能
*4 高調波ユニットを組合わせた場合の仕様です。
*ご要望に応じたカスタマイズも承ります。お気軽にお問い合わせください。

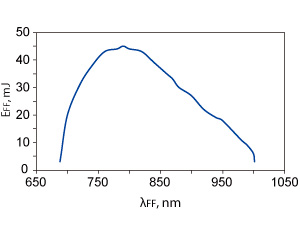

LT-2211N

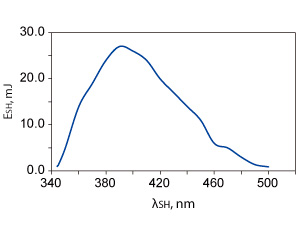

LT-2211N

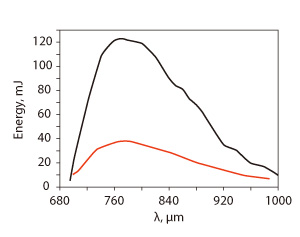

LT-2211A
黒:fundamental 赤:second harmonic
