次世代型グリーンレーザー
LD励起高出力固体レーザー(グリーンレーザー)

LH01 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料

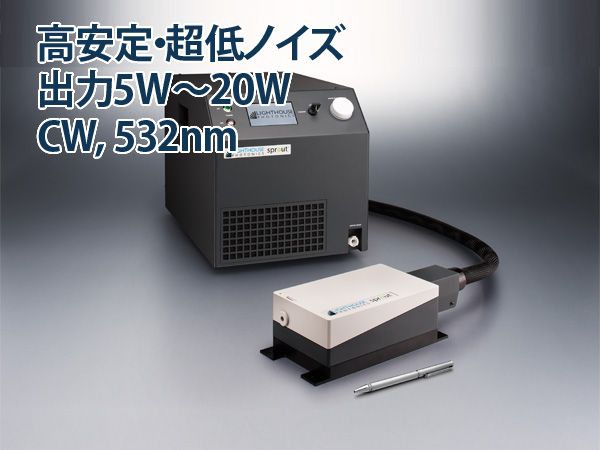

Sprout G Sprout G

製品概要

LD励起高出力固体レーザー(グリーンレーザー) Sproutシリーズは、波長532nmのCWダイオード励起固体(DPSS)レーザーです。小型、高出力(最大18W)、TEM00 の高いビーム品質、超低ノイズ及び非常に高い長時間安定性を実現しています。SproutTM は長年培った経験により設計・製造されており、完全メンテナンスフリーなターンキーシステムを実現した真の次世代型グリーンレーザーです。

特長

  • 小型・高安定密閉型レーザーヘッド
  • 最大出力 18W (Sprout G)
  • 内部光学系は完全メンテナンスフリー
  • 長寿命 (20,000h)ダイオード採用
  • 超低光ノイズ < 0.03%, rms ( オプション搭載時)
  • 長時間安定性 0.5%, rms以下 (24h)
  • 専用クローズドループTECチラーを 電源ユニットに内蔵 (Sprout Dを除く)

用途

  • Ti:サファイアレーザーの励起 超短パルスおよびCW用
  • 色素レーザーの励起
  • 分光測定
  • フローサイトメトリー
  • 太陽電池プロセス
  • 眼科医学
  • 医療診断
  • レーザーマーカー

LD励起高出力固体レーザー(グリーンレーザー) Sproutシリーズ 仕様

型名 Sprout-G
(チラー内蔵)
Sprout-C
(ヘッド着脱式)
Sprout-D
(ヘッド着脱式)
Sprout-H
(チラー内蔵、
ヘッド着脱式)
レーザー出力※1※8
平均出力 (>W) 5, 6, 8, 10, 12, 15, 16 16, 18 3, 4 5, 6, 7, 8, 10, 12
波長 532 nm
スペクトル純度※2 >99.9%
空間モード TEM00
ビーム品質 (M2) 1.0~1.1
ビーム楕円率 < 1.0:1.1
ビーム径※3 2.3 mm±10%
ビーム拡がり角※4 < 0.5 mrad
ビーム位置安定性※5 < 2 μrad/℃
パワー安定性※6 < ± 0.25%
光ノイズ※7 標準仕様: < 0.1%,rms (Sprout-C:<0.2%, rms)
低ノイズ (NETTM)仕様:< 0.02%,rms (Sprout-Cを除く)
偏光 > 100:1 垂直
電源
動作電圧 100~240 Vac,50/60 Hz
消費電力 (W) 最大600
(350, 代表値)
最大800
(500, 代表値)
最大200
(150, 代表値)
最大300
(200, 代表値)
最大600
(350, 代表値)
冷却
レーザーヘッド クローズドループチラー
(電源ユニットに内蔵)
外部チラー
(冷却能力100 W以上)※8
クローズドループ
チラー
(電源ユニットに内蔵)
電源ユニット 空冷
ユーティリティ
温度/湿度 18~32℃/8~85% (結露なきこと)
レーザーヘッド
寸法(W×H×L) 135×69×225mm 110×59×165mm 135×69×239mm
重量 3.2 kg 2.0 kg 4.2 kg
ケーブル長 3m 5m 3m
電源ユニット
寸法(W×H×L) 323×345×480mm 323×398×480mm 353×119×360mm 323×345×480mm
重量 25kg 32kg 9.1kg 25kg

※1.各出力仕様における保証値 ※2.全出力に対する波長532 nmの出力 ※3. 1/e2, レーザーヘッド出射ポートにて測定 ※4 .全角(1/e2), レーザー ヘッド出射ポートにて測定 ※5. 30分間のウォーミングアップ後、温度範囲20 ~ 30℃における遠方場のビーム位置(X,Y)を測定 ※ 6. 15分間のウォーミングアップ後、24時間の出力を測定 ※7. 測定周波数範囲10Hz~10MHz ※8. 周辺温度が25℃以下を想定
