広範囲測定、高分解能、10秒測定、手のひらサイズ
TRACEiT(非接触式3次元表面形状・粗さ測定機)

IW04 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
TRACEiT(非接触式3次元表面形状・粗さ測定機) TRACEiT(非接触式3次元表面形状・粗さ測定機)

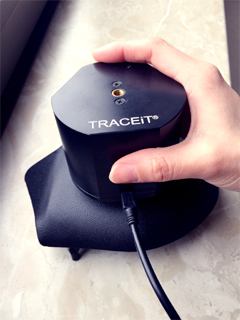

製品概要

本装置は、白色LEDを用いた非接触式の3次元表面形状/粗さ(Ra/Rq/Rz)測定装置です。
5 mm×5 mmの範囲を一度に短時間(約10秒)かつ数 µmの分解能で測定できます。また本装置には、CCDカメラが内蔵されており、CCD画像との比較も行えます。
その他にもプションの透過照明を用いることで透明材料、紙の明暗、手動もしくは自動ステージと組合わえることで広範囲にわたる測定も行えます。

測定原理:投影法

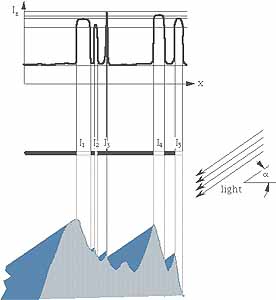

白色LEDを3方向からサンプル表面に照射することにより生成される影の長さと角度から
サンプル表面の形状及び粗さを測定します。

導入事例

測定事例

メイン画面(3次元画像)

トポグラフィー像による表面粗さ計測

CCD画像(光のコントラスト)による表面粗さ計測)

パーティクル分析

TRACEiT®仕様


装置名 TRACEiT® Triscan®
測定範囲 XY軸:5.0 mm×5.0 mm
Z軸:600 µm
XY軸:210 mm×148 mm
分解能 XY軸:<3 µm
Z軸:<1.5 µm
XY軸:<50 µm
Z軸:<80 µm
測定時間 約10秒

オプション

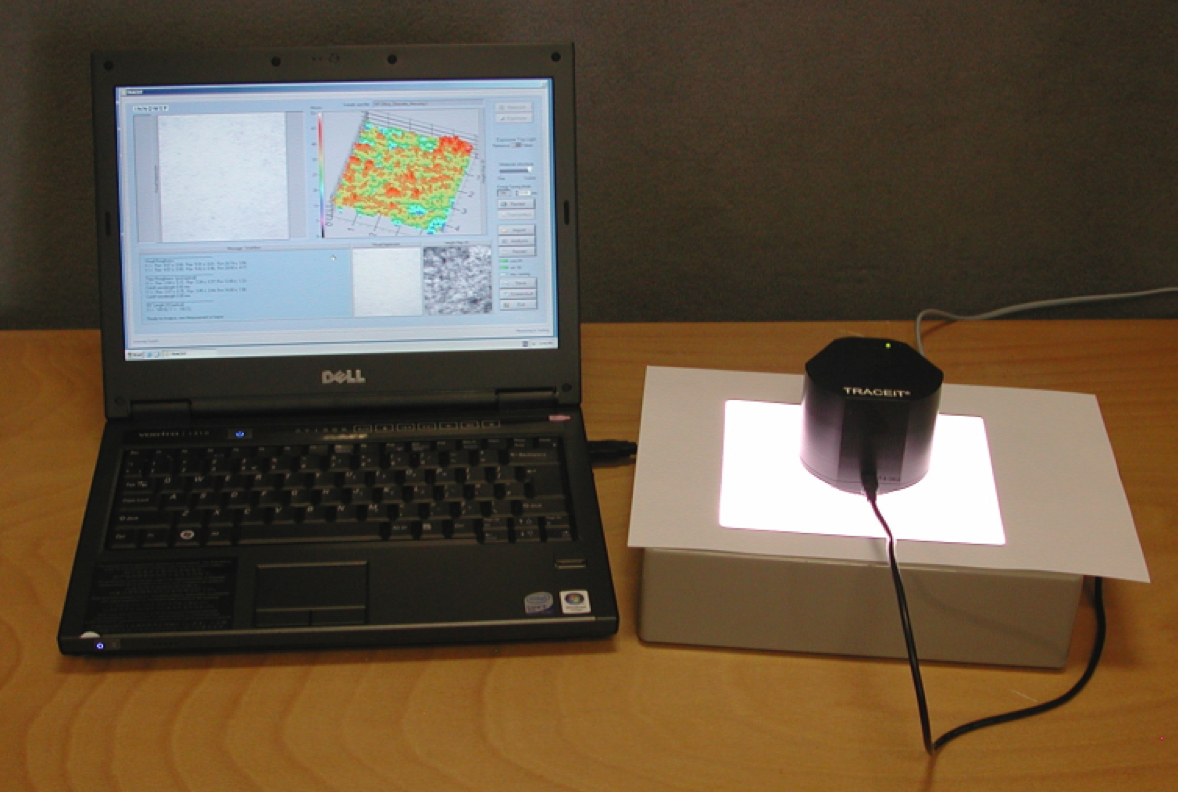

・透過測定オプション
透過照明越しに測定を行うことで透明材料や紙の明暗等の透過測定可能です。

・スティッチオプション(オーバーラップ領域:1 mm )
手動もしくは自動ステージと組み合わせ使用することで広範囲にわたる計測が可能となります。
