狭帯域バンド幅・高ブロッキング性能・高透過率
ノッチフィルター

IT07 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ノッチフィルター ノッチフィルター

製品概要

従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。 また、高透過率・高ブロッキング性能など、多くの優れた特長を持ちます。
ノッチフィルターは、特定波長を中心としてその前後の狭帯域の波長範囲のみブロックし、それ以外の波長域を透過してスペクトル分離が可能です。
ラマン分光では、ストークスラマン散乱光(レーザーより長波長)とアンチストークスラマン散乱光(レーザーよりも短波長)を 同時に検出することができます。

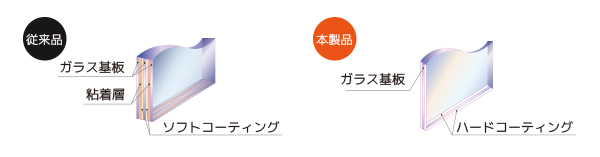

高性能ハードコートフィルター概要図

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。Iridian社製フィルターは、1枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。

特長

  • 狭帯域バンド幅
  • 高い透過率 (>90%)
  • 高いブロッキング性能 (OD値>6)
  • 長寿命、高耐久性

用途

  • ラマン分光
  • レーザー励起
  • 蛍光測定
  • バイオフォトニクス
  • 顕微鏡

共通仕様

光学特性
OD値(typical) 6
平均透過率(typical) >90%
入射角度
透過波長(typical) 0.8×CWL~1.33×CWL(※442nmを除く)
物理特性
外径 12.5+0.0/-0.1mmまたは25+0.0/-0.2mm
有効口径 8mm(Φ12.5mmフィルター)または、20mm(Φ25mmフィルター)
フィルター厚 3.0±0.1mm
リングマウント あり
表面精度 60scratch/40dig
信頼性
環境耐性 MIL-STD-810F
物理耐性 MIL-C-48497A

Narrowノッチフィルターラインナップ

中心波長(nm) 50%バンド幅(nm) 型名:Φ12.5mm 型名:Φ25mm
442 10 442NNF-12.5 442NNF-25.0
457 10 457NNF-12.5 457NNF-25.0
476 10 476NNF-12.5 476NNF-25.0
488 10 488NNF-12.5 488NNF-25.0
514.5 12 514.5NNF-12.5 514.5NNF-25.0
532 12 532NNF-12.5 532NNF-25.0
632.8 16 632.8NNF-12.5 632.8NNF-25.0
650 17 650NNF-12.5 650NNF-25.0
676 17 676NNF-12.5 676NNF-25.0
752 19 752NNF-12.5 752NNF-25.0
785 20 785NNF-12.5 785NNF-25.0
830 21 830NNF-12.5 830NNF-25.0
1064 36 1064NNF-12.5 1064NNF-25.0

※数値はtypicalの値です。

スタンダードノッチフィルターラインナップ

中心波長(nm) 50%バンド幅(nm) 型名Φ12.5mm 型名Φ25mm
442 11 442NF-12.5 442NF-25.0
457 12 457NF-12.5 457NF-25.0
476 13 476NF-12.5 476NF-25.0
488 14 488NF-12.5 488NF-25.0
514.5 16 514.5NF-12.5 514.5NF-25.0
532 17 532NF-12.5 532NF-25.0
632.8 25 632.8NF-12.5 632.8NF-25.0
650 26 650NF-12.5 650NF-25.0
676 29 676NF-12.5 676NF-25.0
752 36 752NF-12.5 752NF-25.0
785 39 785NF-12.5 785NF-25.0
830 44 830NF-12.5 830NF-25.0
1064 71 1064NF-12.5 1064NF-25.0

※数値はtypicalの値です。
