狭帯域バンド幅・高透過率
御見積書依頼フォームの追加

レーザーラインフィルター

IT06 お見積り・お問い合わせへ
  • 製品概要
  • 関連資料
レーザーラインフィルター レーザーラインフィルター

御見積書依頼用フォームのメール/FAX送信について

この度、「御見積書依頼用フォーム」をご用意致しました。
レーザー波長、フィルターサイズ、型名など、プルダウンで選択できます。

右図の御見積書依頼用フォームをクリックまたはオレンジの文字をクリックするとダウンロード(97.6KB)が始まります。

お客様情報やお見積り内容など、必要事項をご入力のうえ、 PDFを保存、
弊社宛にPDFをメールまたはFAXにて送信してください。
当社にて確認次第、無料でお見積り額をご連絡いたします。
どうぞお気軽にご依頼ください。

メールアドレス:tiiweb@tokyoinst.co.jp
FAX番号:03-3686-0831
尚、フォーム内の左上にも記載しています。

高性能ハードコートフィルター デモ使用品特価販売

下記の光学フィルターのデモ使用品を、特別価格でご提供致します。

デモ使用品リスト

種類 対応波長 サイズ 品名 型名 数量
レーザーラインフィルター 514.5nm φ25mm 514.5BPF-25.0 ZX000162 1
レーザーラインフィルター 532nm φ25mm 532BPF-25.0 ZX000163 2
レーザーラインフィルター 633nm φ12.5mm 633BPF-12.5 ZX000040 1
スタンダードロングパスフィルター 467nm φ25mm 476LPF-25.0 ZX000537 2
ダイクロイックショートパスフィルター 650nm φ25mm 650 DSP-25.0 BAW000013 1

参考:
キャンペーン記事へリンク
エッジフィルター(ロングパス、ショートパス)へリンク

ご興味のある方は、下記担当までお問い合わせ下さい。
担当営業:ナノ・バイオグループ 近藤
TEL:03-3686-4711

製品概要

レーザーラインフィルターについて

レーザーラインフィルターは、特定のレーザー波長のごく近傍の狭帯域のみを透過し、それ以外の波長域をブロックすることができます。ガスレーザーなどでは、メインの発振波長の他にプラズマ線が出ており、分光測定を行う際の障害となります。この際にレーザーの発振線のみを使用でき、レーザーの純度を高めることができます。

イリディアン社製フィルターについて

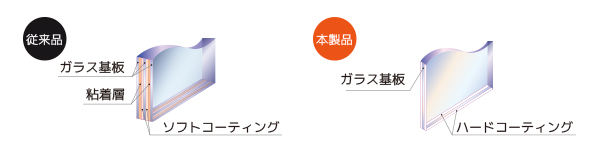

高性能ハードコートフィルター概要図

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。

特長

  • 高い透過率:>90%
  • 狭帯域バンド幅:2.2nm(typical)

用途

  • ラマン分光
  • レーザー励起
  • 蛍光測定
  • バイオフォトニクス
  • 顕微鏡

共通仕様

光学特性 OD値 >3 (typical)
OD3ブロッキング幅 4.5nm (typical)
ブロッキング範囲 300~1200nm (透過波長を除く)
透過率 90% (typical)>80%(405nmのみ)
FWHM 2.2nm (typical)
入射角度 0±5°
物理的特性 フィルター厚 3.0mm
リングマウント あり
リング厚 5mm
表面精度 80 scratch / 50 dig

レーザーラインフィルター ラインナップ

レーザー波長(nm) レーザー波長(cm-1) 型名:Φ12.5mm 型名:Φ25mm
405 24691 405BPF-12.5 405BPF-25.0
488 20500 488BPF-12.5 488BPF-25.0
514.5 19400 514.5BPF-12.5 514.5BPF-25.0
532 18800 532BPF-12.5 532BPF-25.0
633 15800 633BPF-12.5 633BPF-25.0
638 15674 638BPF-12.5 638BPF-25.0
785 12700 785BPF-12.5 785BPF-25.0
830 12000 830BPF-12.5 830BPF-25.0
1064 9398 1064BPF-12.5 1064BPF-25.0

※数値はtypicalの値です。
