製品概要

中赤外バンドパスフィルターについて

スペクトルの輝線の検出を最適化することを目的とした、赤外領域対応のバンドパスフィルターです。 ガス検出に標準で使用される波長に対する多種のフィルターを用意しています。
- H2O、CH4、CO2、CO、N2O、O3 といったガス検出用に使用可能です。

イリディアン社製フィルターについて

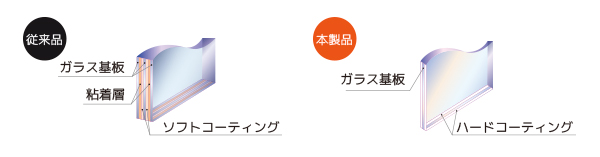

高性能ハードコートフィルター概要図

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。

特長

  • 高透過率・高ブロッキング性能
  • 長寿命・高耐久性

用途

  • ガス分析
  • 赤外分光イメージング

中赤外バンドパスフィルター共通仕様

光学特性 入射角
物理特性 リング外径 25.4+0.0/-0.2mm
表面精度 80scratch/50dig

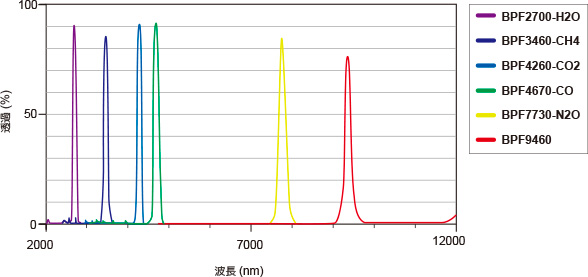

中赤外バンドパスフィルターラインナップ

中心波長 (nm) 透過幅 (nm) (FWHM) 透過率 (%) OD値 ブロッキング
波長範囲 (nm)
(透過波長を
除く)
型名
Φ25.4 mm
+0.0/-0.2 mm
フィルター厚(mm)
2700 120 80 3 1,000~10,000 BPF2700-120 0.75
3460 140 80 3 400~30,000 BPF3460-140 1.00±0.15
4260 120 80 3 1,000~30,000 BPF4260-120-30K 0.75
4260 120 80 3 1,000~10,000 BPF4260-120-10K 0.75
4670 150 80 3 100~30,000 BPF4670-150-30K 0.75
4670 150 80 3 1000~10,000 BPF4670-150-10K 0.75
5500 163 70 3 300~12,000 BPF5500-163 0.5
7730 180 70 2 2,000~12,000 BPF7730-180 0.5
9460 180 65 2 2,000~12,000 BPF9460-180 1.0

※数値はtypicalの値です。
