製品概要

ダイクロイックミラーについて

ダイクロイックミラーは、入射角度が45°で設計されています。特定波長よりも長波長側が透過し、 短波長側を反射することにより、スペクトル分離が可能です。

イリディアン社製フィルターについて

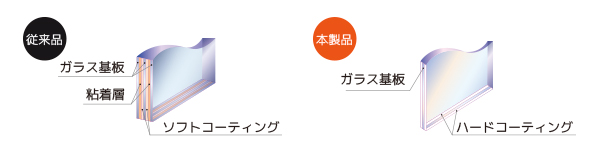

高性能ハードコートフィルター概要図

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。

特長

  • 高耐久性
  • バイオメディカル
  • 高い透過率·OD値
  • ほとんどの顕微鏡メーカーのフィルターキューブに取付け可能
  • 安価

用途

  • 蛍光観察·蛍光測定
  • 顕微鏡用途
  • バイオフォトニクス
  • バイオメディカル

ダイクロイックミラー/DMシリーズ 蛍光測定用(emitter)

共通仕様

光学特性 平均反射率 @ 反射波長範囲 90% (typical)
平均透過率 @ 透過波長範囲 90% (typical)
入射角 43.5~46.5°
Cone Half Angle
物理的特性 長さ 25.2 ± 0.1 mm
35.6 ± 0.1 mm
フィルター厚 1.05 ± 0.05 mm
有効口径 80% 楕円形
平坦度 1266 nm
平行度 180 arcsec
表面精度 60scratch/40dig

DMシリーズ蛍光測定用 emitter ラインナップ

型名 反射波長域 (nm) 透過波長域 (nm)
409 DM 327~404 415~570
452 DM 423~445 460~610
497 DM 452~490 505~800
499 DM 470~490 508~675
516 DM 490~510 520~700
562 DM 499~555 569~730
585 DM 533~580 595~800
660 DM 594~651 669~726
685 DM 600~676 695~810

※ 各数値はtypical の値です。

ダイクロイックロングパスフィルター/ LL シリーズ レーザーライン用
異なる波長の複数のレーザーの合成、分離が可能です。

共通仕様

光学特性 平均反射率 >95% (typical)
平均透過率 >95% (typical)
入射角 45°
信頼性 環境耐性 MIL-STD-810F
物理耐性 MIL-C-48497A
物理的特性 長さ 25.2 ± 0.2 mm
36.2 ± 0.2 mm
フィルター厚 2.0 ± 0.2 mm
表面精度 60scratch/40dig

LLシリーズレーザーライン用ラインナップ

型名 レーザー波長(nm) 反射波長域 (nm) 透過波長域 (nm)
532 LPF LL 532.0 531.5~532.5 536~676
785 LPF LL 785.0 784~786 790~1050

※ 各数値はtypical の値です。

ダイクロイックロングパスフィルター/ DLPシリーズ フローサイトメーター用

共通仕様

光学特性 動作波長範囲 400~1000nm
平均透過率@透過波長範囲 >90% (typical)
平均反射率@反射波長範囲 >97% (typical)
入射角 45± 2°
信頼性 環境耐性 MIL-STD-810F
物理耐性 MIL-C-48497A
物理的特性 リング外径 25.2 ±0.0/- 0.2 mm
有効口径 20 mm
フィルター厚 1.1 ± 0.1 mm
リング厚 3.5± 0.1 mm
表面精度 60scratch/40dig

DLPシリーズ フローサイトメーター用ラインナップ

型名 反射波長域 (nm) 透過波長域 (nm)
FLD418 DLP 400~412 424~1000
FLD567 DLP 400~561 573~1000
FLD595 DLP 400~586 604~1000
FLD642 DLP 400~636 648~1000
FLD681 DLP 400~675 687~1000
FLD708 DLP 400~701 715~1000
FLD755 DLP 400~748 762~1000

※ 各数値はtypical の値です。

ダイクロイックショートパスフィルター/ DSP シリーズ フローサイトメーター用

共通仕様

光学特性 動作波長範囲 400~1000nm
平均透過率 >90% (typical)
平均反射率 >97% (typical)
入射角 45± 2°
信頼性 環境耐性 MIL-STD-810F
物理耐性 MIL-C-48497A
物理的特性 リング外径 25+0.0/- 0.1 mm
有効口径 20 mm
フィルター厚 1.1 ± 0.1 mm
リング厚 3.5± 0.1 mm
表面精度 60scratch/40dig

DSP シリーズ フローサイトメーター用ラインナップ

型名 透過波長域 (nm) 反射波長域 (nm)
FLD495 DSP 400~488 502~1000
FLD548 DSP 400~539 557~1000
FLD553 DSP 400~544 562~1000
FLD558 DSP 400~552 561~1000
FLD601 DSP 400~594 608~1000
FLD650 DSP 400~644 656~1000
FLD748 DSP 400~738 758~1000

※ 各数値はtypical の値です。
