蛍光測定用ハードコートフィルター
バンドパスフィルター

IT03 お見積り・お問い合わせへ
  • 製品概要
  • 関連資料
シングルバンドパスフィルター シングルバンドパスフィルター

製品概要

バンドパスフィルターについて

光損傷や環境による劣化に高い耐久性を誇る、長寿命のバンドパスフィルターです。 特定波長を中心としてその前後の波長帯域のみ透過し、それ以外の波長域をブロックすることができます。 高い透過率(>85%)、OD値(5)を持つ高い性能と低価格を実現しています。 ほとんどの顕微鏡メーカーのフィルターキューブに取り付けて使用できるので、顕微鏡用途にもご使用頂けます。

イリディアン社製フィルターについて

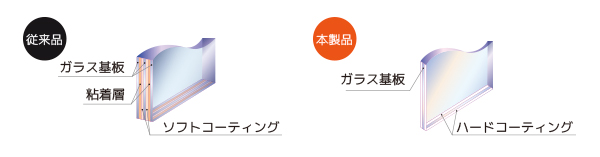

高性能ハードコートフィルター概要図

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。

特長

  • 高耐久性
  • バイオメディカル
  • 高い透過率·OD値
  • ほとんどの顕微鏡メーカーのフィルターキューブに取付け可能
  • 安価

用途

  • 蛍光観察や蛍光測定
  • 顕微鏡用途
  • バイオフォトニクス
  • バイオメディカル

御見積書依頼フォーム

御見積書依頼PDFフォーム(97.6 KB)pdf ダウンロードしてご利用願います。

フォームご記入後
1)FAXにてご送付
2)スキャン等によりPDF形式ファイルでご送付
のいずれかでご依頼ください。
※PC環境によって、印刷コマンドよりPDF出力頂ける場合もございます。

シングルバンドパスフィルター FEXシリーズ 励起用 (exciter)

共通仕様

光学特性 平均OD値 5 (typical)
入射角度 0~5°
Cone Half Angle
物理的特性 リング外径 25+0.0/-0.2mm
有効口径 21mm
フィルター厚 3±0.1mm
リング厚 5±0.1mm
表面精度 80 scratch / 50 dig

FEXシリーズ励起用(exciter)ラインナップ

型名 中心波長(nm) 透過幅(nm) 平均透過率(%) 透過波長域(nm) ブロッキング波長範囲(nm)
FEX 377-50 377 50 85 352~402 200~344 409.5~700
FEX 434-17 434 17 90 425.5~442.5 200~410 455~1000
FEX 469-35 469 35 90 451.5~486.5 200~440 499~1000
FEX 475-35 475 35 90 457.5~492.5 200~440 505~1000
FEX 497-16 497 16 90 489~505 200~475 520~1000
FEX 531-40 531 40 90 511~551 200~499 573~1000
FEX 559-34 559 34 90 542~576 200~525 591~1000
FEX 628-40 628 40 90 608~648 200~594 660~1000
FEX 655-40 655 40 90 635~675 200~619.3 696~1000

※各数値はtypicalの値です。

シングルバンドパスフィルター FEMシリーズ 蛍光用 ①(emitter)

共通仕様

光学特性 平均透過率 90% (typical)
平均OD値 5 (typical)
入射角度 0~5°
Cone Half Angle
物理的特性 リング外径 25+0.0/-0.2mm
有効口径 21mm
フィルター厚 2±0.1mm
リング厚 3.5±0.1mm
表面精度 80 scratch / 50 dig

FEMシリーズ蛍光用 emitter ラインナップ

型名 中心波長(nm) 透過幅(nm) 透過波長域(nm) ブロッキング波長範囲(nm)
FEM 447-60 447 60 417~477 200~402 488~1000
FEM 479-40 479 40 459~499 200~448 517~770
FEM 525-39 525 39 505.5~544.5 200~489 560~740
FEM 530-43 530 43 508.5~551.5 200~496 575~800
FEM 535-22 535 22 524~546 200~510 565~800
FEM 539-40 593 40 573~613 400~551 627~925
FEM 630-69 630 69 595~664 515~582 685~800
FEM 692-40 692 40 672~712 400~660 728~925
FEM 716-40 716 40 696~736 400~675 754.6~925

※各数値はtypicalの値です。

シングルバンドパスフィルター
FLEシリーズ 蛍光用 ②(emitter)フローサイトメーター用

共通仕様

光学特性 平均透過率 92% (typical)
平均OD値 6 (typical)
入射角度 0±2°
ブロッキング帯域 350~1000nm
信頼性 環境耐性 MIL-STD-810F
物理耐性 MIL-C-48497A
物理的特性 リング外径 25mm
有効口径 20mm
フィルター厚 5mm
表面精度 60 scratch / 40 dig

シングルバンドパスフィルター
FLEシリーズ 蛍光用 ②(emitter)フローサイトメーター用ラインナップ

型名 中心波長(nm) 透過幅(nm) 透過波長域(nm)
FLE 448-58 448 58 419~477
FLE 513-24 513 24 512~525
FLE 526-48 526 48 502~550
FLE 546-18 546 18 537~555
FLE 576-18 576 18 567~585
FLE 614-18 614 18 605~623
FLE 620-26 620 26 607~633
FLE 622-20 622 20 612~632
FLE 664-20 664 20 654~674
FLE 671-28 671 28 657~685
FLE 692-74 692 74 655~729
FLE 692-16 692 16 684~700
FLE 710-42 710 42 689~731
FLE 722-42 722 42 701~743
FLE 736-46 736 46 713~759
FLE 795-68 795 68 761~829

※各数値はtypicalの値です。
