急峻なカットオフ・高ブロッキング性能・高透過率
御見積書依頼フォームの追加

エッジフィルター(ロングパス、ショートパス)

IT01 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
エッジフィルター(ロングパス、ショートパス) エッジフィルター(ロングパス、ショートパス)

御見積書依頼用フォームのメール/FAX送信について

この度、「御見積書依頼用フォーム」をご用意致しました。
レーザー波長、フィルターサイズ、型名など、プルダウンで選択できます。

右図の御見積書依頼用フォームをクリックまたはオレンジの文字をクリックするとダウンロード(97.6KB)が始まります。

お客様情報やお見積り内容など、必要事項をご入力のうえ、 PDFを保存、
弊社宛にPDFをメールまたはFAXにて送信してください。
当社にて確認次第、無料でお見積り額をご連絡いたします。
どうぞお気軽にご依頼ください。

メールアドレス:tiiweb@tokyoinst.co.jp
FAX番号:03-3686-0831
尚、フォーム内の左上にも記載しています。

高性能ハードコートフィルター デモ使用品の特価販売

下記の光学フィルターのデモ使用品を、特別価格でご提供致します。

デモ使用品リスト
種類 対応波長 サイズ 品名 型名 数量
レーザーラインフィルター 514.5nm φ25mm 514.5BPF-25.0 ZX000162 1
レーザーラインフィルター 532nm φ25mm 532BPF-25.0 ZX000163 2
レーザーラインフィルター 633nm φ12.5mm 633BPF-12.5 ZX000040 1
スタンダードロングパスフィルター 467nm φ25mm 476LPF-25.0 ZX000537 2
ダイクロイックショートパスフィルター 650nm φ25mm 650 DSP-25.0 BAW000013 1

参考:
キャンペーン記事へリンク
レーザーラインフィルターへリンク

ご興味のある方は、下記担当までお問い合わせ下さい。
担当営業:ナノ・バイオグループ 近藤
TEL:03-3686-4711

製品概要

エッジフィルターについて

エッジフィルターは、ロングパスおよびショートパスの2 種類あり、ある特定の波長を境に優れたエッジ急峻度を持ち、 前後の波長域を透過・反射することにより、スペクトル分離が可能です。ロングパスフィルターは、特定波長より長波長を透過し、短波長を反射、ショートパスフィルターは、特定波長より短波長を透過し、長波長を反射します。特にラマン分光では、レイリー散乱光(レーザー波長)と微弱なラマン散乱光を分離する必要がありますが、優れたエッジ急峻度、高いブロッキング性能により、容易にラマンスペクトル測定が可能となります。

イリディアン社製フィルターについて

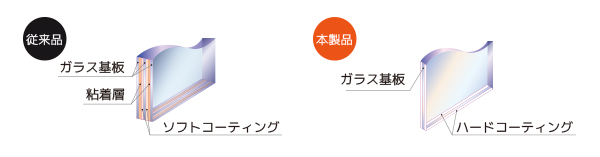

高性能ハードコートフィルター概要図

従来フィルターは電子ビーム蒸着による成膜で、複数のガラス基板やコーティングを張り合わせて作製されます。イリディアン社製のフィルターは、1 枚のガラス基板上にスパッタリング蒸着により成膜・作製されます。これにより、従来フィルターでは問題となっていた耐久性、時間経過や周辺環境による光学特性の劣化が、大幅に改善されています。また、高透過率・高いブロッキング性能・優れたエッジ急峻度など、多くの優れた特長を持ちます。

特長

  • 優れたエッジ急峻度:ノッチフィルターよりもレイリー光(励起レーザー波長)の近くから検出可能
  • 高いブロッキング性能 ( OD > 6 )
  • 高い透過率 ( 平均透過率 90% ) : 微弱なラマン散乱光も検出
  • 高いレーザー耐性 : 長期間使用可能

用途

  • ラマン分光
  • レーザー励起
  • 蛍光測定
  • バイオフォトニクス
  • 顕微鏡

共通仕様

光学特性 OD値 6 (typical)
平均透過率 90% (typical)
入射角度
信頼性 環境耐性 MIL-STD-810F
物理耐性 MIL-C-48497A
物理的特性 外径 12.5+0.0/-0.1 mm
または25+0.0/-0.2 mm
有効口径 8 mm (Φ12.5 mmフィルター)
または21 mm (Φ25 mmフィルター)
フィルター厚 3.0±0.1 mm
リングマウント あり
リング厚 5.0±0.1 mm
表面精度 60 scratch / 40 dig

エッジ急峻度の違い

モデル エッジ急峻度 6OD~50%(@532nm)
ロングパスフィルター Nano Edge 各レーザー波長の<0.2% 1.1nm(38cm-1)
Ultra Steep 各レーザー波長の<0.5% 1.7nm(60cm-1)
スタンダード 各レーザー波長の~1.25% 2.3nm(80cm-1)
ショートパスフィルター Ultra Steep 各レーザー波長の<0.5% 2.0nm(70cm-1)

※ 急峻度の値が低いほど、フィルター性能が高く、スペクトル分離能に優れます。

NanoEdgeロングパスフィルター(エッジ急峻度:各レーザー波長の<0.2%)
透過リップル4%(typical)

レーザー波長(nm) 6OD~50%(nm) 6OD~50%(cm-1) 透過帯(nm) 型名:Φ12.5mm
488 1.0 41 491~1200 488NanoEdge
514.5 1.0 39 517~1200 514.5NanoEdge
532 1.1 38 535~1200 532NanoEdge
633 1.3 32 637~1200 633NanoEdge
785 1.6 26 789~1200 785NanoEdge

※各数値はtypicalの値です。

Ultra Steep ロングパスフィルター(エッジ急峻度:各レーザー波長の<0.5%)
透過リップル4%(typical)( ※1064nm を除く)

レーザー波長(nm) 6OD~50%(nm) 6OD~50%(cm-1) 透過帯(nm) 型名:Φ12.5mm 型名:Φ25mm
442 1.4 70 444.8~1200 442USLPF-12.5 442USLPF-25.0
457.9 1.4 60 459.9~1200 457USLPF-12.5 457USLPF-25.0
476.4 1.4 60 479.5~1200 476USLPF-12.5 476USLPF-25.0
488 1.4 60 491.1~1200 488USLPF-12.5 488USLPF-25.0
514.5 1.6 60 517.8~1200 514.5USLPF-12.5 514.5USLPF-25.0
532 1.7 60 535.4~1200 532USLPF-12.5 532USLPF-25.0
632.8 2.0 50 637~1200 632.8USLPF-12.5 632.8USLPF-25.0
638 2.4 50 642~1200 638USLPF-12.5 638USLPF-25.0
650 2.1 50 654.1~1200 650USLPF-12.5 650USLPF-25.0
660 2.1 50 664.2~1200 660USLPF-25.0
676.6 2.3 50 680.3~1200 676USLPF-12.5 676USLPF-25.0
752.5 2.3 40 756.8~1200 752USLPF-12.5 752USLPF-25.0
785 2.5 40 790~1200 785USLPF-12.5 785USLPF-25.0
830 3.6 40 840~1200 830USLPF-12.5 830USLPF-25.0
1064 6.3 55 1071~1700 1064USLPF-12.5 1064USLPF-25.0

※各数値はtypicalの値です。

スタンダードロングパスフィルター(エッジ急峻度:各レーザー波長の~1.25%)

レーザー波長(nm) 6OD~50%(nm) 6OD~50%(cm-1) 透過帯(nm) 型名:Φ12.5mm 型名:Φ25mm
405 2.0 120 410~1200 405LPF-12.5 405LPF-25.0
442 1.9 100 447.3~1200 442LPF-12.5 442LPF-25.0
457.9 2.0 100 463.5~1200 457LPF-12.5 457LPF-25.0
476.4 2.1 90 481.7~1200 476LPF-12.5 476LPF-25.0
488 2.1 90 493.3~1200 488LPF-12.5 488LPF-25.0
514.5 2.2 80 520.2~1200 514.5LPF-12.5 514.5LPF-25.0
532 2.3 80 538.4~1200 532LPF-12.5 532LPF-25.0
632.8 2.7 80 640.4~1200 632.8LPF-12.5 632.8LPF-25.0
650 2.8 70 657.8~1200 650LPF-12.5 650LPF-25.0
676.6 2.9 60 684.1~1200 676LPF-12.5 676LPF-25.0
752.5 3.3 60 761.1~1200 752LPF-12.5 752LPF-25.0
785 3.4 50 794.5~1200 785LPF-12.5 785LPF-25.0
830 3.6 50 840~1200 830LPF-12.5 830LPF-25.0

※各数値はtypicalの値です。

Ultra Steepショートパスフィルター (エッジ急峻度: 各レーザー波長の <0.5 %)

レーザー波長(nm) 6OD~50%(nm) 6OD~50%(cm-1) 透過帯(nm) 型名:Φ12.5mm 型名:Φ25mm
488 1.7 70 350~485 488USSPF-12.5 488USSPF-25.0
514.5 1.9 70 350~512 514.5USSPF-12.5 514.5USSPF-25.0
532 2.0 70 350~529 532USSPF-12.5 532USSPF-25.0
632.8 2.4 60 380~629 632.8USSPF-12.5 632.8USSPF-25.0
785 3.1 50 470~779 785USSPF-12.5 785USSPF-25.0

※各数値はtypicalの値です。
