既存カメラをICCDにアップグレード
イメージインテンシファイア Cricket

GL05 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
イメージインテンシファイア Cricket イメージインテンシファイア Cricket

製品概要

PHOTONIS社のCricketはお持ちのカメラに取り付ける事で広い波長域(200nm~900nm)を測定出来るようになります。
取り付けはCマウントとレンズカップリングにより簡単に接続、調整が行えます。
3ナノ秒の高速ゲートにより高速現象の測定が行え、感度もシングルフォトンから1µLxと高感度です。

特長

  • 高速イメージ増強管
  • ナノ秒ゲート 3ns
  • 高感度 シングルフォトンから1µLx

PHOTONIS社について

旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。

仕様

Cricket with Hi-QE tube Cricket with Hi-QE 2-MCP Tube
高分解能 フォトンカウンティング
MCP枚数 1枚(1µlx) 2枚(フォトンカウンティング)
レンズマウント レンズ側 Cマウント(メス)
カメラ側 Cマウント(オス)
倍率 1:1
対応カメラセンサーフォーマット 2/3インチ (アスペクト比4:3)
1/1.2インチ (アスペクト比16:10)
フォスファー P43もしくはP46
フォトカソードタイプ
(グラフから選択)
Hi-QE UV
Hi-QE Blue
Hi-QE Red
Hi-QE UV
Hi-QE Blue
Hi-QE Green
Hi-QE Red
ゲートオプション (標準はゲート無し)
Slow Gate 200ns:Hi-QE UV、Hi-QE Blue、Hi-QE Green
50ns:Hi-QE Red
繰返し周波数 <30kHz
Fast gating 最少3ns(フォトカソードに依存)
繰返し周波数 <300kHz
QE 20%低下
Slow Gate+Low Resistance MCP 200ns:Hi-QE UV、Hi-QE Blue、Hi-QE Green
50ns:Hi-QE Red
高速度カメラ用
Fast gating+Low Resistance MCP 最少3ns(フォトカソードに依存)
QE 20%低下
高速度カメラ用

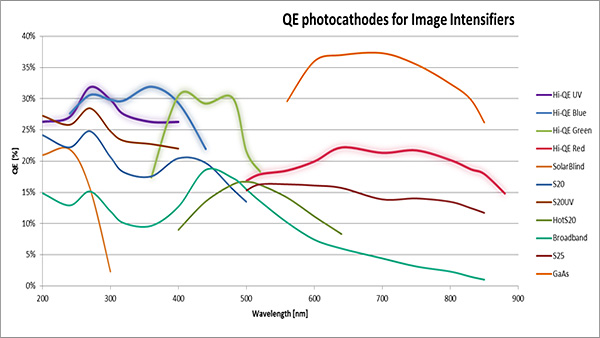

フォトカソード QEカーブ

フォトカソード QEカーブ
