電子、イオン、高エネルギーフォトン 2次元検出器。検出面、ポア径、組合せ段数等、豊富なセレクション。
マイクロチャンネルプレート(Long-Life™MCP)

GL01 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
マイクロチャンネルプレート マイクロチャンネルプレート

製品概要

PHOTONIS社のマイクロチャンネルプレート(Long-Life™ MCP)は電子、イオン、高エネルギーフォトンを検出する高感度2次元検出器です。独自技術により長寿命、高ダイナミックレンジ(EDR技術)、高検出効率、高空間分解能、高時間分解能を有しています。検出面積、形状、ポア径、MCPグレード、コーティング等の違いにより200以上の製品ラインアップがあります。また、カスタマイズも受け付けておりますので、ラインアップに無い場合はご相談下さい。MCP単体のものと、用途に合わせてマウントや出力の異なる組立てMCP(Advanced Performance Detector: APD)があります。

PHOTONIS社について

旧BURLE、旧GALILEOブランド時代から40年以上の信頼と実績を誇るチャンネルトロン・MCPメーカーです。航空宇宙の高度先端技術から得たガラスの高温処理技術により、高感度・高ゲイン・長寿命のチャンネルトロン・MCPを生産しています。素材開発から製品設計、製造、検査まで工場にて一貫生産され、宇宙軍事用、産業用機器、科学研究用として圧倒的多数の装置メーカーに採用されています。

特長

MCP ・電子、イオン、高エネルギーフォトンの検出
・長寿命(通常のMCPの5倍)
・高ダイナミックレンジ(Extended Dynamic Range™)
・高空間分解能(最小2μmポア径)
・高時間分解能
・3種類のMCPグレード(Detection、 Image、 Premium)
・付け外しが容易な組立てMCP
・パルスカウンティングモード、アナログモード
・湿度に強いMountingPad™オプションあり

Long-Life™ MCPのセレクション

仕様ページに型番指定方法を掲載しています。

MCP構造 ①検出面サイズ
有効検出面のサイズです。円形と矩形のタイプがあります。

②チャンネルピッチ/ポア径 (μm)
3/2、6/5、10/8、12/10、32/25から選択します。

③ バイアス角 0、5、8、12、19°
入射面に対するチャンネルの角度です。
0°は主にコリメーション用です。

④ MCPクオリティー
D(Detection)Quality
Time-Of-Flight質量分析、残留ガス分析、ポイント検出等、ノンイメージング検出器として有効です。
I(Imaging)Quality
イメージング及び位置検出器として有効です。また、最適な読み出し系を使用することにより、増幅された高空間分解能イメージが観察できます。第2世代イメージインテンシファイア、超高速CRT、ESCA、 二次イオン質量分析、VUV分光等に最適です。
P(Premium)Quality
より鮮明な画像質を要求される超精密イメージングに使用されます。
超高速写真、第3世代イメージインテンシファイア、その他、電子画像等の用途に適しています。
また、検出器の信頼性、性能の限界が求められる宇宙科学にも使用されます。

⑤ アスペクト比
チャンネル長さ(MCP厚さ)とポア径の比を示しています。40:1のモデルは主にイメージング用で使用されます。60:1のモデルは、高いゲインと狭い波高分布によりイメージングの他にもさまざまな用途に使われています。機械的耐久性も高く、取扱いも容易になります。

MCP形状選択 ⑥ 形状
CH (Center Hole) ドーナツ型
WS (Wedge Shape) 台形
AS (Annular Sector) 扇側
PB (Partial Border)

⑦ EDR  :  Extended Dynamic Range
MCPの特質を変えることなく、弱い信号から強い信号まで検出可能で、市販のMCPでは最高性能のダイナミックレンジを持った検出器です。 また、幅広いダイナミックレンジのみならず、通常のMCPと比較し、150倍までの検出能力が高まります。

⑧ 入射面コーティング
標準のMCPコーティングはNiCrです。CsI、CuI、MgF2は20200nmの領域の感度を増強させます。
MgOは電子の検出効率を向上させ、KBrは軟X線(0.29keV)領域に適しています。

⑨ 面精度
Time-Of-Flight用に面精度が必要な場合はご指定下さい。

⑩ MCP構成
目的に応じて1-3段のMCP構成を選択できます。

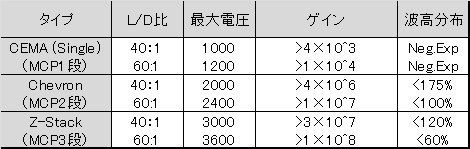

MCP性能特性表 MCP写真

MCPセレクションガイド

型番 MCP ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
①検出面寸法 (mm) 円形φ18、25、40、75、120、150 mm
矩形12×11、50×8、50×50、85×105、97×79、100×15他
②チャンネルピッチ/ポア径 (μm) 3/2、6/5、10/8、12/10、32/25
③バイアス角 (°)  0、5、8、12、19
④MCPクオリティ ----D(Detection Quality)----
TOF質量分析、残留ガス分析、ノンイメージング検出など
----I(Imaging Quality)----
イメージング検出、位置検出器、ESCA、2次イオン質量分析など
----P(Premium Quality)----
精密な画像質を要求される超精密イメージング、電子画像用途など
⑤アスペクト比 (厚さ/ポア径)  40:1、46:1、60:1、80:1
⑥形状 指定なし : Rimmed
CH : Center Hole (ドーナツ型)
WS : Wedge Shaped (台形型)
AS : Annular Sector (扇形)
PB : Partial Border
⑦Extended Drnamic Range(EDR)™ 指定なし : 標準
EDR : ダイナミックレンジ50〜100倍
⑧入射面コーティング 指定なし(NiCr)
Csl、cal、MGF2、MgO、KBr、Cu、Au
⑨面精度 (μm) 指定なし : 標準
#FLAT : 数値指定
⑩MCPの構成 (段数、選択条件) 指定なし : CEMA (MCP1段)
MS : Matched Set (MCP2段 (適したMCPを組み合わせ))
TC : Tested as Chevron™ (MS + Chevron™としてテスト後出荷)
MZ : Matched as Z-stack (MCP3段 (適したMCPを組み合わせ))
TZ : Tested as Z-stack (MZ + Z-Stackとしてテスト後出荷)
  • 型番指定は、例えば MCP 18/6/5/12 D 60:1 6.4CH EDR CSL 80FLAT MS となります。
