光学レンズ評価品質管理用 分光光度計 LINZA150 光学レンズ評価品質管理用 分光光度計 LINZA150

光学レンズ評価品質管理用 分光光度計 LINZA150

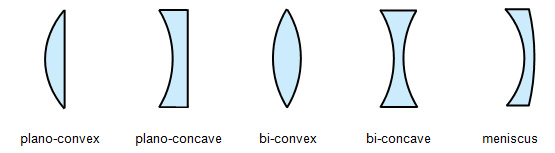

LINZA150(ESSENT Optics社製)は、凸レンズ、凹レンズ、シリンドリカルレンズなどの単レンズの反射率・透過率、カメラレンズなどのレンズアセンブリの透過率を全自動で行う、光学レンズの評価・品質管理に最適な分光高度計です。特に単レンズ反射率測定において、レンズ中心の光軸中心以外の軸外反射測定時の角度自動設定機能搭載(最大レンズ傾斜角55°)で、従来の一般的な分光高度計に比べて格段に作業効率が上がり、タクトタイムを大幅に削減できます。透過率測定では、カメラレンズなどのレンズアセンブリもそのまま設置でき、簡単に測定が行えます。日常的に光学レンズの成膜評価・完成品の品質管理を行うメーカー担当者の方に是非お使い頂きたい装置です。
広波長範囲185~1700nm対応(全自動検出器切り替え)、軸外反射率測定機能(自動角度調整)、波長校正用水銀ランプ搭載と、徹底した光学レンズ評価・品質管理作業の効率化を図った設計です。性能的にも、ダブルビーム方式で0.1%/時の高いベースライン安定性を有し、高安定・高精度測定が可能です。装置サイズは680×440×360mmとコンパクトで、卓上設置が可能です。

ラインアップ(全2機種)特注仕様要相談

反射率(光軸中心、軸外)測定範囲 透過率測定範囲
1 185~1700nm
2 380~1700nm

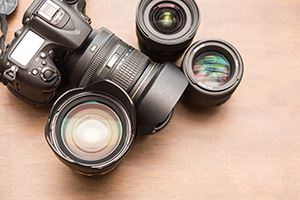

カメラレンズなどのレンズアセンブリ・各種単レンズを全自動測定

光軸中心反射率、軸外反射率、透過率測定例
(全自動&迅速測定)

反射率測定: 最大傾斜レンズ入射角度55°
透過率測定: レンズアセンブリ設置可能サイズ~幅150mm、長さ240mm(特注検討可能)

凹レンズの軸外反射率測定(off-axis 3~20mmの7位置測定)

赤外凹レンズの光軸中心・軸外反射率測定(off-axis 5~19mm)

凹レンズの球面側とフラット側の軸外反射率測定

3種類の光学レンズの透過率測定

光学レンズ評価品質管理用 分光光度計 LINZA150 仕様

測定サンプル

測定レンズ直径 透過率 : 10 ~ 150 mm
反射率 : 10 ~ 120 mm
測定レンズ曲率半径 -10 ~ ∞ / +10 ~ ∞ mm
測定焦点距離 透過率 : -20 ~ ∞ ~ +20 mm
反射率 : -15 ~ ∞ ~ +15 mm
測定レンズアセンブリ外径 W150 х L240 mm

光学系、ステージ仕様

分光器レイアウト ツェルニターナー型、対照光束あり
反射率測定時の位置決め 0.01mmピッチ
測定波長範囲 185-1700、 380-1700
波長送り間隔 0.5 ~ 100 nm
波長送り速度 nm/min 3000 nm/min. (5nm間隔で測定)
測定光サイズ 透過率 : 4х2.5 mm
反射率 : 1х1 mm
バンドパス 2 nm (185~990nm)
4 nm (990~1700nm)
最大レンズ傾斜角度
(軸外反射率測定時)
55度
反射率測定時の入射角度 12度
波長正確さ ± 0.24 nm 以下
波長送り繰り返し精度 ± 0.12 nm 以下
迷光 < 0.1 % (@532 nm)
正確さ ±0.003Abs (1 Abs) (NIST SRM930)
±0.003Abs (0.33 Abs)、
±0.006Abs (2 Abs) (NIST SRM1930)
繰り返し精度 0.0006Abs (1 Abs) (NIST SRM930)
0.0002Abs (0.33 Abs)、
0.005Abs (2 Abs) (NIST SRM1930)
0.1秒積算、10回測定時の最大偏差
ベースライン安定性 0.1%/時 (30分暖気運転後)
光源 ハロゲンランプ、重水素ランプ、
Hg-Arランプ (波長校正用)

ユーザーインターフェース、寸法

接続 USB 2.0
電源 110/220 VAC, 50/60 Hz, 110Wt
寸法、重量 W680 x D440 x H360 mm、50 kg
