ナノ秒パルス、kHzオーダーの繰返し周波数で、192 nm~12μmまで波長可変
ナノ秒高繰返し波長可変レーザー(OPO)

EP18 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ナノ秒高繰返し波長可変レーザー(OPO) ナノ秒高繰返し波長可変レーザー(OPO)

製品概要

EKSPLA社のNT200シリーズは、ナノ秒OPOと半導体レーザー励起YAGレーザーが1 つのボディに納まっています。半導体レーザー励起YAGレーザーの繰返し周波数は1 kHzです。ワンボディにすることで高い信頼性があり、コントロールパッドもしくはPCから容易に操作できます。波長は紫外から可視、赤外 (210 nm ~12000 nm)まで発振します。

特長

  • ナノ秒OPOとDPSSレーザーがワンボディ
  • 高繰返し周波数 1kHz
  • 波長可変範囲 210~12000nm
  • PC制御可能 LabVIEWドライバー付属
  • 空冷

用途

  • レーザー励起蛍光分光
  • フォトリシス
  • 光生物

チューニングカーブ

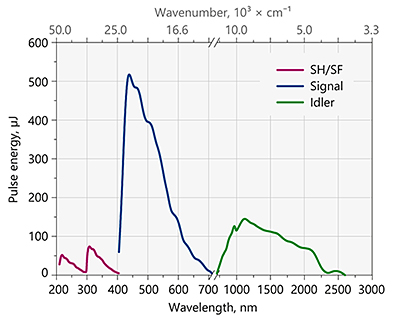

NT242 チューニングカーブ(典型)

NT242 DUVオプション チューニングカーブ(典型)

NT230 チューニングカーブ(典型)

NT252-SH チューニングカーブ(典型)

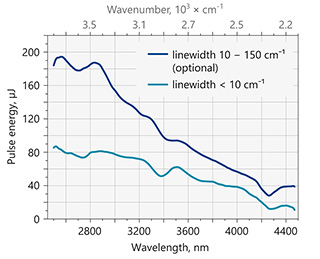

NT277 チューニングカーブ(典型)

NT235-100 チューニングカーブ(典型)

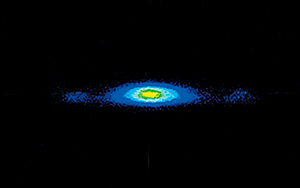

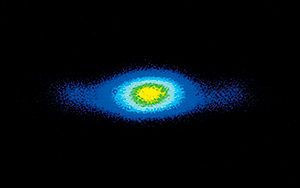

ビームプロファイル

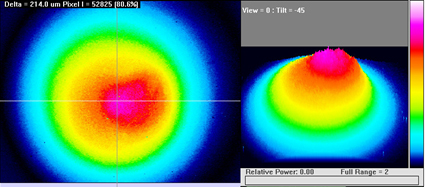

NT242 ビームプロファイル(ニアフィールド)

NT242 ビームプロファイル(ファーフィールド)

型名 NT242 NT230 NT235 NT252
OPO
波長可変範囲(nm) シグナル光 405~709 405~709 670~1063 670~1063
アイドラ光 710~2600 710~2600 1064~2600 1065~2600
SHG* 210~405 210~405 335~532 335~531
SFG* 300~405 300~405
DUV* 195~209.9 195~209.9
パルスエネルギー(μJ) OPO 450@480 nm 10mJ@480 nm 15 900@800 nm
SH/SF 40@240 nm 1.5mJ@260 nm 3@400 nm 180@400 nm
DUV 1 0.2
繰返し周波数(Hz) 1000 50 / 100 100 1000
パルス幅(ns) 3~6
ライン幅(cm-1) < 5 < 5 < 10 < 8
ビーム径(mm) ~2.5 ~4 ~4 ~2.5
励起レーザー (内蔵)
励起波長(nm) 355 532
励起エネルギー(mJ) 3@355 nm 25@355 nm 50@532 nm 4.5@532 nm
パルス幅(ns@1064nm) 6~8 6~8 5~7 < 8
サイズ(mm)
レーザーヘッド
455×260×1030 451×162×640 360×150×450 453×274×1030
ユーティリティ 室温15~30℃、単相90~240 VAC、50/60 Hz、1/0.5 kVA

*オプション

型名 NT253-10K NT273 NT273-XIR NT277
OPO
波長可変範囲(nm) シグナル光 700~900 1572
アイドラ光 1300~2200 3293 4500~12000 2500~4475
SHG* 350~450
SFG*
DUV*
パルスエネルギー(μJ) OPO 25@800 nm 400@1572 nm 20@7000 nm 150@3000 nm
SH/SF 40@240 nm 1.5mJ@260 nm 2@400 nm
DUV 1 0.2
繰返し周波数(Hz) 0~10 kHz 0~1000 1000 1000
パルス幅(ns) 3~6
ライン幅(cm-1) < 20 < 3 < 6 10~150
ビーム径(mm) ~2.5 ~2 ~4 ~4
励起レーザー (内蔵)
励起波長(nm) 532 1064
励起エネルギー(mJ) 150μJ@532 nm 1.9@1064 nm 1.9@1064 nm 4@1064 nm
パルス幅(ns@1064nm) < 10 < 9
サイズ(mm)
レーザーヘッド
320×120×800 305×270×820 305×270×910
ユーティリティ 室温15~30℃、単相90~240 VAC、50/60 Hz、1/0.5 kVA

*オプション
