ピコ秒LD励起高出力固体レーザー

EP04 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ピコ秒LD励起高出力固体レーザー ピコ秒LD励起高出力固体レーザー

デモ機販売情報

●弊社デモ機(Atlantic6-355)を1台限りの限定特価で販売します。お早めにご用命ください。


製品概要

高い信頼性とコンパクトかつ堅牢な設計を維持した状態で出力を向上すると同時に、繰返し周波数を1MHzまで向上することで高い加工スループットかつ高精度な微細加工が可能。6Wタイプは、レーザーヘッドのさらなる小型化と5 MHzまでの高繰り返し発振を実現した完全空冷タイプとなっております

デモ機情報

Atlatnic 6-355タイプによるサンプル加工及びデモ機貸出しを行っております。 ぜひこの機会に、ご希望のサンプル加工等が行えるかご確認ください。

デモ機仕様

発振波長 1064nm/532nm/355nm
パルスエネルギー >25μJ@100kHz、1064nm
>12μJ@100kHz、532nm
>8μJ@100kHz、355nm
平均出力 >6W@5000kHz、1064nm
>1.2W@100kHz、532nm
>0.8W@100kHz、355nm
繰返し周波数 シングルショット~5MHz
パルス幅 <10ps

加工事例:切断/構造成型

ニチノールのステントカット

ニチノールのステントカット

PMMAの構造成型

PMMAの構造成型

インバー薄膜のスロットカット

インバー薄膜のスロットカット

LCDガラスフィルターのカット

LCDガラスフィルターのカット

加工事例:SCM420の貫通穴あけ

SCM420の貫通穴あけ サンプル表面

サンプル表面

SCM420の貫通穴あけ サンプル裏面

サンプル裏面

SCM420の貫通穴あけ サンプル断面

サンプル断面

加工事例:薄膜太陽電池のパターニング加工(CIGS)

薄膜太陽電池のパターニング加工(CIGS)
薄膜太陽電池のパターニング加工(CIGS)

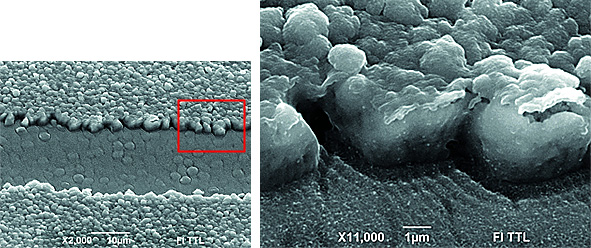

P3(355nm、50kHz、300mm/s), 赤部を拡大

加工事例:薄膜太陽電池のパターニング加工(アモルファスシリコン)

薄膜太陽電池のパターニング加工(アモルファスシリコン)
薄膜太陽電池のパターニング加工(アモルファスシリコン)

P1(1064nm、100kHz、800mm/s)

薄膜太陽電池のパターニング加工(アモルファスシリコン)

P2(532nm、100kHz、900mm/s)

薄膜太陽電池のパターニング加工(アモルファスシリコン)

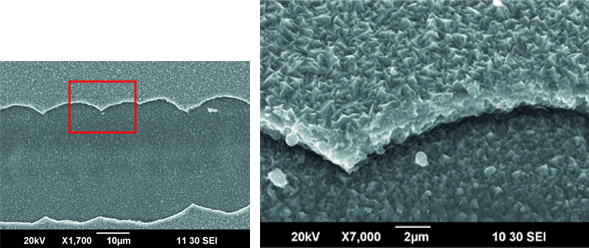

P3(532nm、100kHz、900mm/s), 赤部を拡大

ピコ秒LD励起高出力固体レーザー 標準仕様

下記の出力タイプをクリックすると瞬時にその場所へ移動します。

6W出力タイプ(低価格モデル)

型名 Atlantic 6-1064 Atlantic 6-532 Atlantic 6-355
発振波長 1064nm 532nm 355nm
パルスエネルギー >30µJ@100kHz >18µJ@100kHz >8µJ@100kHz
>20µJ@200kHz >10µJ@200kHz >3µJ@200kHz
>9µJ@500kHz >3µJ@500kHz >0.8µJ@500kHz
>5µJ@1MHz >1µJ@1MHz >0.15µJ@1MHz
平均出力 >3.0W@100kHz >1.8W@100kHz >0.8W@100kHz
>4.0W@200kHz >2.0W@200kHz >0.6W@200kHz
>4.5W@500kHz >1.5W@500kHz >0.4W@500kHz
>5W@1MHz >1.0W@1MHz >0.15W@1MHz
出力制御 0.1%~100%
繰返し周波数*1 シングルショット~1MHz
パルス幅 10±2ps

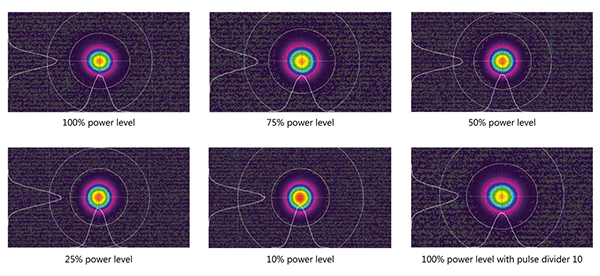

ビーム品質 TEM00 M2<1.3
エネルギー安定性(Std. dev.) <0.8%@100kHz <1.5%@100kHz <1.5%@100kHz
偏光 垂直>100:1
ビーム径(ビーム拡がり角) 1.4±0.2mm(<2.0mrad) 1.2±0.2mm(<1.5mrad) 1.1±0.2mm(<1.5mrad)
電源 動作電圧:100~240V、5A 単相:47~63Hz
最大消費電力 <500W
ユーティリティ 温度:18~27℃ 湿度:10~80%(結露なきこと)
レーザークラス クラス4(EN60825-1基準)

*1内部制御モード:100kHz~1MHzまで可変(内部ディバイダー使用時:100 Hzまで可変)、外部制御モード:シングルショット~1MHzまで可変、バーストパルス制御可能(シーダーバスト機能可能:約40ns間隔のパルス群(最大10パルス)
*自動出力可変機構標準搭載、自動波長切替機構標準搭載

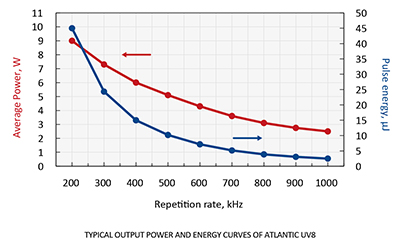

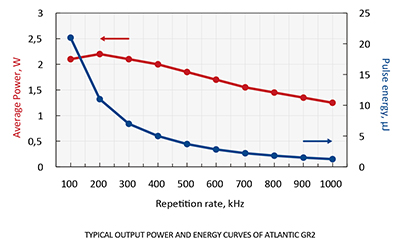

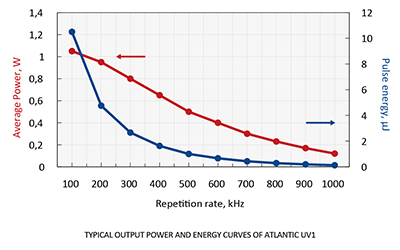

繰返し周波数に対する平均出力

繰返し周波数に対する平均出力

繰返し周波数に対するパルスエネルギー

繰返し周波数に対するパルスエネルギー

ページのトップへ

20W出力タイプ

型名 Atlantic 20-1064 Atlantic 20-532 Atlantic 20-355
発振波長 1064nm 532nm 355nm
パルスエネルギー*1 >100µJ@200kHz >60µJ@200kHz >30µJ@200kHz
平均出力 >20W@200kHz >12W@200kHz >6W@200kHz
出力制御 0.1%~100%
繰返し周波数*2 シングルショット~1MHz(繰返し周波数可変)
30kHz~1MHz(繰返し周波数固定:任意の繰返し周波数を選択)
パルス幅 10±3ps
ビーム品質 TEM00 M2<1.3
エネルギー安定性(Std. dev) <1.0%@200kHz <2.0%@200kHz <2.5%@200kHz
偏光 垂直>100:1
ビーム径(ビーム拡がり角) 1.5±0.3 mm(<1.5mrad) 1.3±0.3mm(<1.0mrad)
電源 動作電圧:208/230VAC 単相:50~60Hz
最大消費電力 <2.8kW
ユーティリティ 温度:18~27℃ 湿度:10~80%(結露なきこと)
レーザークラス クラス4(EN60825-1基準)

*1繰返し周波数を固定した場合、高エネルギータイプを選択可能(200uJ@1064nm/120uJ@532nm/75uJ@355nm) *2内部制御モード:200 kHz~1 MHzまで可変(内部ディバイダー使用時:200 Hzまで可変)、外部制御モード:シングルショット~1 MHzまで可変、バーストパルス制御可能
*自動出力可変機構標準搭載、自動波長切替機構標準搭載

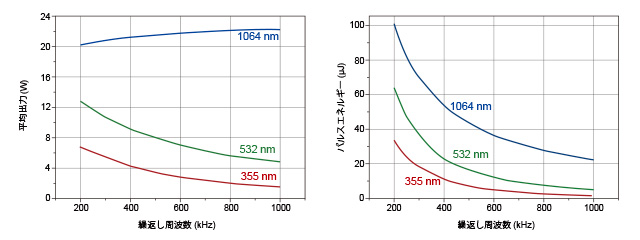

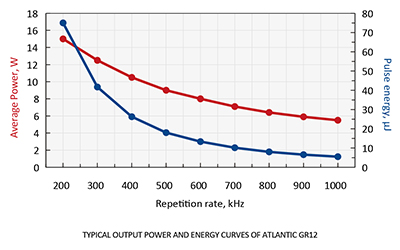

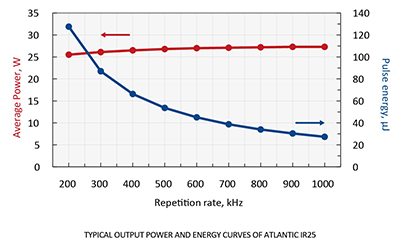

繰返し周波数に対する平均出力

繰返し周波数に対する平均出力

繰返し周波数に対するパルスエネルギー

繰返し周波数に対するパルスエネルギー

ページのトップへ

40W出力タイプ

型名 Atlantic 40-1064 Atlantic 40-532 Atlantic 40-355
発振波長 1064nm 532nm 355nm
パルスエネルギー*1 >130µJ@300kHz >70µJ@300kHz >40µJ@300kHz
平均出力 >40W@300kHz >20W@300kHz >12W@300kHz
出力制御 0.1%~100%
繰返し周波数*2 シングルショット~1MHz(繰返し周波数可変)
200kHz~1MHz(繰返し周波数固定:任意の繰返し周波数を選択)
パルス幅 10±3ps
ビーム品質 TEM00M2<1.3
エネルギー安定性(Std. dev.) <1.0%@300kHz <2.0%@300kHz <2.5%@300kHz
偏光 垂直>100:1
ビーム径(ビーム拡がり角) 1.5±0.3mm(<1.5mrad) 1.4±0.3mm(<1.0mrad)
電源 動作電圧:208/230 VAC 単相:50~60Hz
最大消費電力 <3.1kW
ユーティリティ 温度:18~27℃ 湿度:10~80%(結露なきこと)
レーザークラス クラス4(EN60825-1基準)

*1繰返し周波数を固定した場合、高エネルギータイプを選択可能(200uJ@1064nm/120uJ@532nm/75uJ@355nm) *2内部制御モード:300 kHz~1 MHzまで可変(内部ディバイダー使用時:300 Hzまで可変)、外部制御モード:シングルショット~1 MHzまで可変、バーストパルス制御可能
*自動出力可変機構標準搭載、自動波長切替機構標準搭載

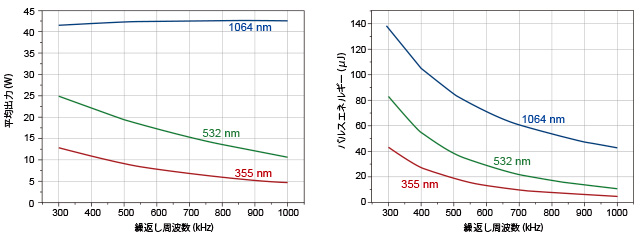

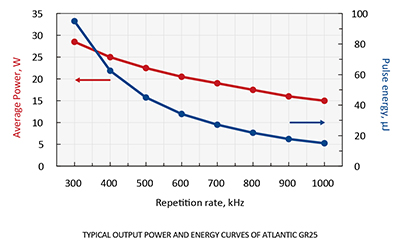

繰返し周波数に対する平均出力

繰返し周波数に対する平均出力

繰返し周波数に対するパルスエネルギー

繰返し周波数に対するパルスエネルギー

ページのトップへ

60W出力タイプ

型名 Atlantic 60-1064 Atlantic 60-532 Atlantic 60-355
発振波長 1064nm 532nm 355nm
パルスエネルギー*1 >150µJ@400kHz >85µJ@400kHz >50µJ@400kHz
平均出力 >60W@400kHz >35W@400kHz >20W@400kHz
出力制御 0.1%~100%
繰返し周波数*2 シングルショット~1MHz(繰返し周波数可変)
300kHz~1MHz(繰返し周波数固定:任意の繰返し周波数を選択)
パルス幅 10±3ps
ビーム品質 TEM00M2<1.3
エネルギー安定性(Std. dev.) <1.0%@400kHz <2.0%@400kHz <2.5%@400kHz
偏光 垂直>100:1
ビーム径(ビーム拡がり角) 1.5±0.3mm(<1.5mrad) 1.5±0.3mm(<1.0mrad)
電源 動作電圧:208/230VAC 単相:50~60Hz
最大消費電力 <3.5kW
ユーティリティ 温度:18~27℃ 湿度:10~80%(結露なきこと)
レーザークラス クラス4(EN60825-1基準)

*1繰返し周波数を固定した場合、高エネルギータイプを選択可能(200uJ@1064nm/120uJ@532nm/75uJ@355nm) *2内部制御モード:400 kHz~1 MHzまで可変(内部ディバイダー使用時:400 Hzまで可変)、外部制御モード:シングルショット~1 MHzまで可変、バーストパルス制御可能
*自動出力可変機構標準搭載、自動波長切替機構標準搭載

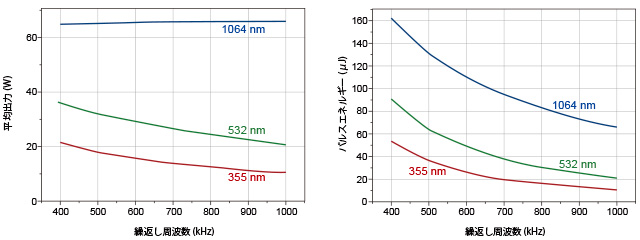

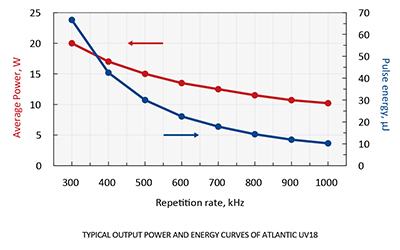

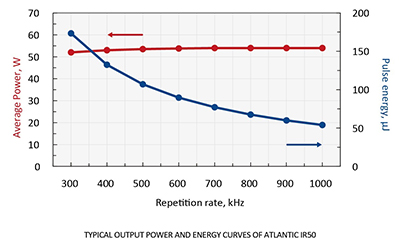

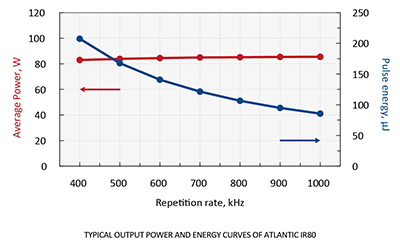

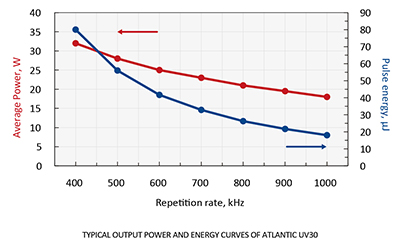

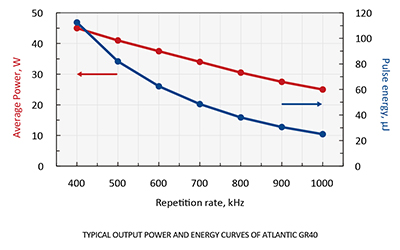

繰返し周波数に対する平均出力

繰返し周波数に対する平均出力
