低価格/容易な高調波発生
フェムト秒チタンサファイアレーザー用高調波発生キット

EK50 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
フェムト秒チタンサファイアレーザー用高調波発生キット フェムト秒チタンサファイアレーザー用高調波発生キット

製品概要

本製品は、波長800nmフェムト秒チタンサファイアレーザーの高調波(2倍波:400nm及び3倍波:266nm)を容易に効率よく発生可能な高調波発生キットです。従来の3倍波発生方法では、別途、遅延ラインを構成する必要がありましたが、本製品の場合、図のように2倍波発生結晶の後に複屈折結晶を用いることで、遅延ラインの構築を不要にしております。すべての光学素子は1インチのリングホルダーにマウントされております。また回転マウント/ミラーマウント等が付属したタイプもご提供しております。

標準仕様

標準キット(回転マウント、ミラーマウント等は含まれておりません。)

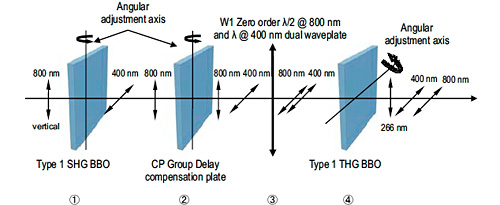

標準キット構成図
①2倍波発生結晶(BBO結晶:TypeⅠ)、口径:6 mm×6 mm、Pコーティング@400 nm-800 nm
②カルサイト結晶(遅延ライン補正)、ARコーティング@800 nm+400 nm
③ゼロオーダーデュアル波長板(オプティカルコンタクト)、ARコーティング800 nm+400 nm、λ/2:800 nm、λ/:400 nm
④3倍波発生結晶(BBO結晶:TypeⅠ)、口径:6 mm×6 mm、Pコーティング@400 nm-800 nm/266 nm

基本キット 基本キット(マウント含む) 基本波パルス幅
FK-800-200 FK-800-200-M 200フェムト秒
FK-800-100 FK-800-100-M 100フェムト秒
FK-800-050 FK-800-050-M 50フェムト秒
FK-800-020 FK-800-020-M 20フェムト秒

拡張キット

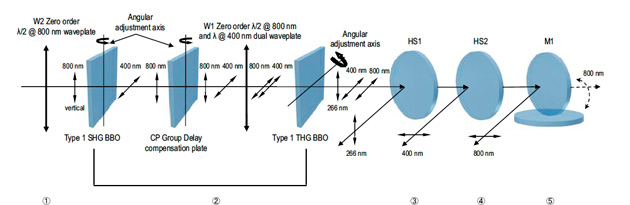

標準キット構成図
①ゼロオーダー波長板(オプティカルコンタクト)、ARコーティング@800 nm
②基本キット
③ハーモニックセパレイターHR@266 nm/HT@800 nm+400 nm、入射角度45°
④ハーモニックセパレイターHR@400 nm/HT@800 nm、入射角度45°
⑤誘電体多層膜ミラーHR@80 nm、入射角度45°

拡張キット 拡張キット(マウント含む) 基本波パルス幅
FKE-800-200 FKE-800-200-M 200フェムト秒
FKE-800-100 FKE-800-100-M 100フェムト秒
FKE-800-050 FKE-800-050-M 50フェムト秒
FKE-800-020 FKE-800-020-M 20フェムト秒
