高透過率・高ブロッキング性能
ハイコントラスト・用途に合わせてカスタマイズ

テラヘルツバンドパスフィルター

AT03 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • カタログ・関連資料
テラヘルツバンドパスフィルター テラヘルツバンドパスフィルター

製品概要

この製品は周波数選択膜(FSS:Frequency Selective Surfaces)によって実現された、高性能テラヘルツ・バンドパスフィルターです。 バンドパスフィルターは透過率85%~95%、減衰量15dB~30dBと高い数値になっており、高コントラストが得られます。 また、中心周波数・バンド幅は選択可能で様々な用途に合わせてカスタマイズすることも可能です。

特長

  • 高い透過率
  • 高い減衰量
  • 用途に合わせてバンド幅変更

用途

  • テラヘルツ分光・分析

テラヘルツバンドパスフィルター 仕様

対応周波数 0.1THz~15THz
透過率 84%~97%
バンド幅 15%~20%
(中心周波数に対して)
入射口径 10mm~75mm
中心周波数外の減衰量 23dB~40dB
  • 記載されていない周波数に関してはお問い合わせください。

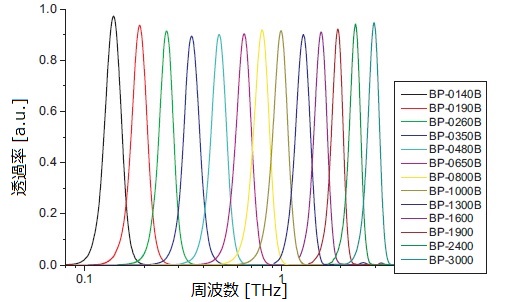

周波数対透過率

周波数対透過率

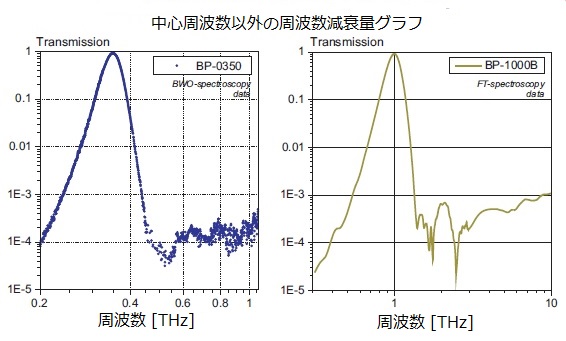

減衰量グラフ

減衰量グラフ
