室温動作・低ノイズなTHz波検出器
ゴーレイセル

AT01 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ゴーレイセル ゴーレイセル

製品概要

ゴーレイセルは気体の膨張を利用した、テラヘルツ波用検出器です。この検出器は液体ヘリウム等による冷却が不要で室温で動作する上に、コンパクト・低ノイズなため非常に取り扱いやすい検出器です。 また、オプションで窓材をダイヤモンドにすることも可能で、広範囲の周波数帯において感度を一定に保つことができます。

使用用途

・テラヘルツ波・ミリ波検出
・分光計測

特長

・幅広い検出周波数レンジ
・常温動作・低ノイズ
・コンパクト

ゴーレイセル 仕様

入射窓直径 [φ] 6
周波数レンジ [THz] 0.2~20
入射窓 ポリエチレン
オプション:ダイヤモンド
最適変調周波数 [Hz] 12.5 (最大70)
応答度 ページ下部のグラフデータ参照
感度 [W/Hz1/2] ~10-8
ダイナミックレンジ [μW] 0.1-500 (74 [dB])
入射許容光出力 [mW] 1
応答速度 [ms] 25
最大出力電圧 [V] 1.5
寸法 [mm3] 135*115*120
重量 [kg] 1.8

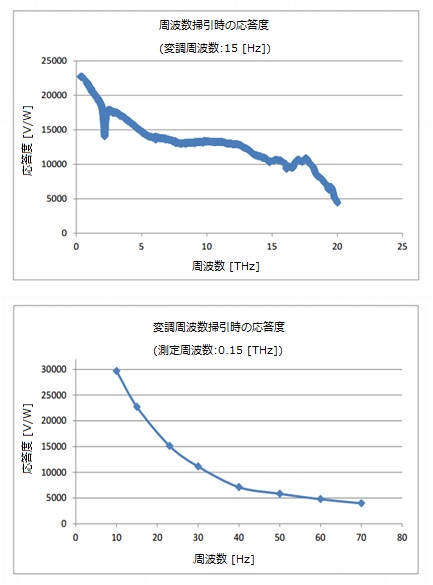

ゴーレイセルの応答度
