太陽、ソーラーシミュレーター用小型分光放射計
ポータブル分光放射計 SpectroSolar

AR03 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
IEC規格に準拠した分光放射計 IEC規格に準拠した分光放射計

製品概要

ARCoptix社の分光放射計SpectroSolarは、ソーラーシミュレーターからの放射光や1ミリ秒までのパルス光の放射スペクトルなどの測定に適した分光器です。グレーティング分光方式を採用し、波長400〜1100nmの分光スペクトルをイメージセンサーで検出します。分光放射照度誤差5%以内、IEC 60904-9準拠の信頼性で、ソーラーシミュレーターのモニタリングや太陽電池の製造プロセスの品質管理などに適しています。

高精度、小型分光放射計

SpectoSolarは持ち運び可能、校正済の小型分光放射計で、アウトドアでの使用にも最適です。ノートパソコンとUSBケーブルで接続するだけで測定が始められます。また、小型ながら400〜1100nmの広い波長範囲で高精度な測定が可能です。 下図は他社ダブルモノクロメーターとの比較ですが、相対照度を比較するとほぼ一致しています。

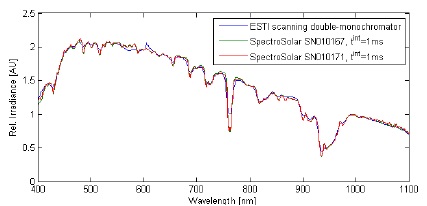

SpectroSolar性能比較グラフ

2台のSpectoSolar分光器と、他社ダブルモノクロメーターの比較データ。
なお、SpectroSolarの方がダブルモノクロメーターと比較して若干波長分解能が高い。
相対的な強度差は50nmのバンドパスにおいて3%以下。



波長400〜1100nm全域で高感度

従来の分光放射計でSpectroSolarのように広い波長範囲を測定すると、例えば近赤外域の感度が悪く測定ができないなどの問題がありました。この原因の一つは、広い波長範囲で高効率なグレーティングが存在しないためです。SpectroSolarはこの問題を解決するために、回折効率の異なる2つのグレーティングを上下に搭載し、CMOSイメージンセンサーで検出する独自の光学系を採用しています。入射光は拡散板で拡散光となり、スリットを通過します。コリメーションされた光の上段は可視光で回折効率の高いグレーティングで分光され、下段は近赤外の効率が高いグレーティングで分光されます。そしてそれぞれのグレーティングで分光された光はNIRエンハンストタイプのCMOSイメージセンサー上に結像します。この結果、従来測定が難しかった近赤外域でも感度よく検出することができるようになっています。2つのスペクトルは専用ソフトウェアで繋がり、つなぎ目が気になることはありません。
また、2つのスペクトルは高さ方向にも幅を持っていて、100以上の画素にまたがっています。つまり、一回の測定で100以上のスペクトルを積算することができるため、SNの良いスペクトルが得られます。

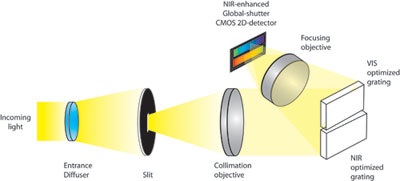

SpectroSolar光学系原理図

SpectroSolarの光学系



パルスソーラーシミュレーターにも対応

SpectroSolarはパルスソーラーシミュレーターにも対応しています。SpectroSolarは外部トリガー入力に対応し、測定時間(検出器露光時間)は最短1ミリ秒です。



特長

・広い波長範囲400〜1100nm
・メーカー出荷時に照度校正済。出荷前に動作確認済
・IEC 60904-9準拠
・自動トリガー同期 (パルスソーラーシミュレーターに対応)
・USB接続

主な用途

・ソーラーシミュレーター(連続光、パルス光)
・太陽電池分野
・放射照度測定
・光源の特性評価
など

ARCspctro-solar仕様

測定波長範囲 400 〜 1100nm
波長分解能(FWHM) 5nm
波長精度 <0.5nm
波長温度ドリフト <0.03nm/℃
迷光 -27dB (白色光)
-35dB (輝線)
許容入射角 10度 相対照度
180度 絶対照度
照度誤差 <5%
Tested Spectral match norms IEC 60904-9 (ED.2)
JIS C 8912
ASTM E 927
IEC 60904-3 AM1.5 (50nm classes)
検出器 CMOS 2D検出器
ダイナミックレンジ 5000:1
リニアリティ <1%
露光時間設定 0.1msec 〜 2000msec
トリガー Photo-cell または
Via 9-pin Micro D
プログラムトリガーディレイ 0〜2000msec
サイズ 175mm × 125mm × 52mm
重量 1800g
インターフェース USB2.0
  • 仕様は予告なく変更になる場合があります。
