ナノ秒時間分解・超高感度カメラ iStar sCMOS

AD15 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
ナノ秒時間分解・超高感度カメラ iStar sCMOS ナノ秒時間分解・超高感度カメラ iStar sCMOS

製品概要

iStar sCMOSは、ナノ秒の現象を最大1000倍増幅可能な電子シャッター(イメージインテンシファイア)で取得する、高時間分解&高感度カメラです。
従来のイメージインテンシファイア搭載CCD検出器iStarと異なるのは、高画素、高フレームレート、高ダイナミックレンジのsCMOSセンサーを搭載しており、全画素読出しでフレームレートが50fpsと、従来のICCDと比べて10倍向上させている点です。
このフレームレートと内蔵のデジタル遅延パルス発生器により、従来では画素数もしくは空間分解能を落とす必要があった10Hz以上のパルスレーザーとの同期測定も容易に行えるようになりました。

特長

  • 最速2ns、1000倍ゲイン電子シャッター
  • 2560×2160素子&ファイバーカップリングで高空間分解能
  • フレームレート 50fps(full image), 203fps(512x512), 4008fps(2560x8)
  • ダブルシャッター搭載でシャッターon/off比108
  • デジタル遅延パルス発生器標準搭載
  • PIVモードでフレーム間隔300ns
  • オンチップ多重露光機能搭載(Intgrate-On-Chip)
  • オンヘッドで分光モード、マルチトラックモード切替可能

    主な用途

    • プラズマ測定
    • PLIF
    • LIBS
    • PIV
    • LIDAR
    • その他時間分解イメージング

    Andor社の以下のWebサイトからサンプル動画または画像がご覧いただけます。
    http://www.andor.com/cameras/istar-intensified-scmos-and-iccd#prettyPhoto[pi_gal]/2/

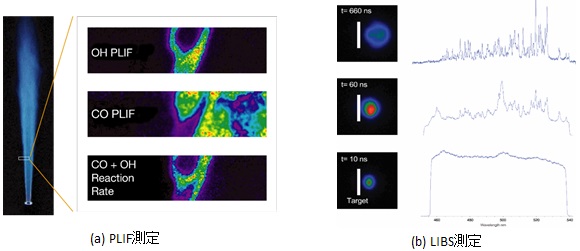

    iStar sCMOSによる測定例

    特注ソフトウェア

    東京インスツルメンツは用途に最適な特注ソフトウェアの開発をおこなっています。

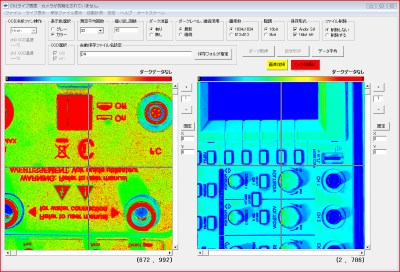

    ●デュアル検出器データ表示ソフトウェア

    デュアル検出器データ表示ソフトウェア例 Andor社製EMCCD検出器(iXon)を2台使用して、2波長同時計測、2アングルの同時計測


カタログダウンロードページへ

仕様

型名 iStar sCMOS
素子数 2560 × 2160
素子サイズ [μm] 6.5
センサーサイズ [mm] 16.6 × 14.0
読出しノイズ med/rms [e-] 2.4/2.7 @200 MHz
2.6/2.9 @560 MHz
暗電流 [e-/pixel/s] 0.18
冷却性能 [℃] 空冷 0
水冷 0
インターフェイス USB 3.0
内部メモリ 1GB

イメージインテンシファイア(GENⅡ)

型名
I.I.
GENⅡ
18-03 18-04 18-05 18-13 18-83 18-E3
直径 (mm) 18
グレーティング速度(ns)*5 U <2 <2 <5 - - <2
F <5 <5 <10 - - <5
H - - - <50 <100 -
フォトカソード W W W WR UW WE
入射ウインドウ Quartz Quartz MgF2 Quartz Quartz Quartz
検出波長(nm) 180~850 180~850 120~850 180~920 180~850 180~850
フォスファー P43 P46 P43 P43 P43 P43
フォスファーデイケイ時間*6 2 ms 200 ns 2 ms 2 ms 2 ms 2 ms
最大ゲート繰返し速度(kHz,intelligte off 時) 500
最大量子効率(%,代表値) 18 18 15 13.5 25 22
最大ゲイン
(cts/photoe-,代表値)*7
>1000 >500 >1000 >850 >500 >300
分解能
(μm,代表値)*8
25 30 25 25 25 25
EBI
(e-/pixel/sec,代表値)
<0.2 <0.2 <0.2 <0.4 <0.2 <0.2

イメージインテンシファイア(GENⅢ)

型名
I.I.
GENⅢ
18-63 18-73 18-93 18-A3 18-C3
直径 (mm) 18
グレーティング速度(ns)*5 U <2 <2 <3 <2 <3
F <5 <5 <5 <5 <5
H - - - - -
フォトカソード HVS VIH NIR EVS BGT
入射ウインドウ Glass Glass Glass Glass MgF2+F/O+Lumogen
検出波長(nm) 280~760 280~910 380~1090 280~810 200~910
フォスファー P43 P43 P43 P43 P43
フォスファーデイケイ時間*6 2 ms 2 ms 2 ms 2 ms 2 ms
最大ゲート繰返し速度(kHz,intelligte off 時) 500
最大量子効率(%,代表値) >47.5 >25.5 >5 >40 >17
最大ゲイン
(cts/photoe-,代表値)*7
>200 >200 >200 >200 >200
分解能
(μm,代表値)*8
30 30 30 30 40
EBI
(e-/pixel/sec,代表値)
<0.1 <0.3 <2 <0.2 <0.3
  • *5. ゲーティング速度はオプティカルゲート半値幅(FWHM)であり、電気信号的な半値幅ではありません。
  • *6. フォスファーディケイ時間(10%まで)は、P43で2 ms、P46で200 nsです。
    100 Hz以上の高速時間分解計測の場合はP46を推奨します。
  • *7. 最大ゲインは、フォトカソードに発生したphotoelectron に対するA/D counts値です。
  • *8. イメージインテンシファイアの代表値です。iStar sCMOSの総合分解能ではありません。
    分解可能な最小半値幅はピクセルサイズの約1.5倍が目安となります。

フォトカソードの量子効率曲線

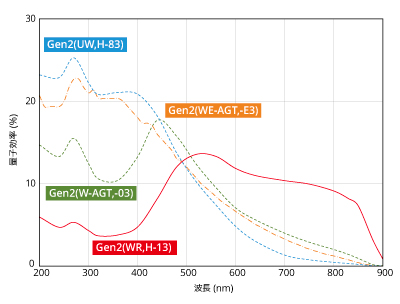

ANDOR iStar フォトカソード量子効率曲線(Gen2)

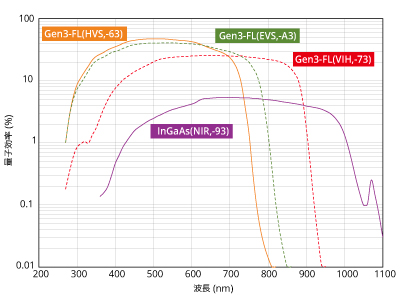

ANDOR iStar フォトカソード量子効率曲線(Gen3)
