X線測定用の高感度冷却CCD検出器。直接検出タイプ、フォスファーコーティングの間接検出タイプ、ファイバーカップリングタイプで各エネルギー帯に適した検出器を選べます。
X線用冷却CCD検出器

AD08 お見積り・お問い合わせへ
  • 製品概要
  • 仕様
  • 関連資料
X線用冷却CCD検出器 X線用冷却CCD検出器

製品概要

 Andor Technology社のX線CCD検出器は、高感度・低ノイズの 高エネルギー検出器です。 検出するエネルギーの異なる直接検出タイプと間接検出タイプがあります。 直接検出タイプには窓がなく、ICF152フランジ等で取付けます。 間接タイプにはファイバーカップリングタイプとベリリウム入力窓&フォスファーコートの モデルがあります。 CCDセンサーは分光に適した横長のタイプと、イメージに適した正方形タイプがあります。

新センサー

高感度な直接検出BNセンサーを更に感度増強をさせたBENセンサーが ラインアップに加わりました。これによりVUV~XUV領域では 更に高感度で検出が可能になりました。

素子数4096×4112、画素数1680万タイプのiKon XL ’SO’ 登場

X線用CCD検出器のDOタイプに大面積モデルのiKon XL ‘SO’が加わりました。 画素数は16メガピクセルと非常に広い視野範囲で測定することが可能で、ダイナミックレンジも最大18bit、量子井戸は350,000 e-と更にS/N比の高い測定が行えます。

3種類のカメラヘッド

   ・オープンフロントエンドのDOタイプ ( ICF152フランジ標準装備 )
   ・ファイバーカップリングのDFタイプ
   ・ベリリウム入力窓、フォスファーコートのDYタイプ

検出波長領域

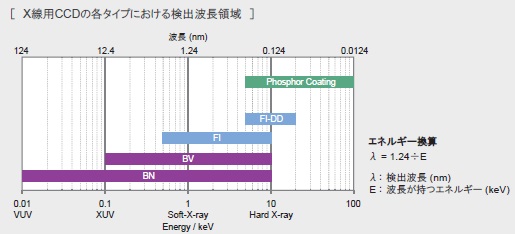

X線用冷却CCD検出器,ANDOR X線CCD顕出波長領域

技術情報・応用例

ANDOR社ウェブページには製品の技術情報や応用例が掲載されています。
http://www.andor.com/learning-academy

特長

・高感度 量子効率>90%@1.8keV(直接検出型BN/BENセンサー)
・-100℃まで冷却可能(DOタイプ)
・低ノイズ 0.00012e-/pixel/s (DO934P)

主な用途

・VUVおよびX線領域における分光、イメージング、時間分解測定
・プラズマ計測 ・シンチレーターを使った微弱光計測
など

X線用高感度CCD検出器シリーズラインナップ仕様

DO型(ICF152フランジタイプ)仕様

型名 DO920P DO940P DO934P DO936N
窓タイプ 窓無し(ICF152フランジ)
素子数 1024×255 2048×512 1024×1024 2048×2048
素子サイズ(μm) 26×26 13.5×13.5 13×13 13.5×13.5
検出面積 (mm) 26.6×6.7 27.6×6.9 13.3×13.3 27.6×27.6
読出しノイズ
(rms,e-,代表値)
4(@50 kHz) 3.5(@50 kHz) 18(@5 MHz) 31.5(@5 MHz)
最低冷却温度
(℃, 代表値)
空冷 -80
水冷 -100
暗電流
(e-/pixel/sec, 代表値)
0.0005
(FI,@-100℃)
0.00007
(FI,@-100℃)
0.0001
(BN/BEN,@-100℃)
0.00059
(FI,@-100℃)
ダイナミックレンジ(bit) 16
インターフェイス USB2.0
センサータイプ FI,BN,BEN,BR-DD FI,BN FI,BN,BEN,BR-DD
  • *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。


DO型(ICF203フランジタイプ)仕様

型名 iKon XL "SO" 230 iKon XL "SO" 231
窓タイプ 窓無し(ICF-203)
素子数 4096(H)×4112(V)
素子サイズ(μm) 15×15
検出面積(mm) 61.4×61.7
読出しノイズ(e-,代表値) 4.5@100kHz
8.5@1MHz
14.0@2MHz
23.0@4MHz
2.1@100kHz
4.8@1MHz
8@3MHz
最低冷却温度(℃,代表値) 空冷 -55
水冷 -75
暗電流(e-/pixel/sec,代表値 0.0001@-75℃ 0.006@-75℃
ダイナミックレンジ(bit) 16bit or 18bit
(100kHz、1MHz時は18bit)
インターフェイス USB3.0
センサータイプ BN BN,BR-DD
  • *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。

DY型(ベリリウム窓タイプ)仕様

型名 DY920P DY940P DY934P DY936N
窓タイプ ベリリウム窓
素子数 1024×255 2048×512 1024×1024 2048×2048
素子サイズ(μm) 26×26 13.5×13.5 13×13 13.5×13.5
検出面積 (mm) 26.6×6.7 27.6×6.9 13.3×13.3 27.6×27.6
読出しノイズ
(rms,e-,代表値)
4(@50 kHz) 2.5(@50 kHz) 18(@5 MHz) 31.5(@5 MHz)
最低冷却温度
(℃, 代表値)
空冷 -80 -35
水冷 -100 -55
暗電流
(e-/pixel/sec, 代表値)
0.0002
(FI,@-100℃)
0.0003
(FI,@-100℃)
0.00012
(FI,@-100℃)
0.0175
(@-55℃)
センサータイプ FI,BN,BR-DD FI,BN FI,BN,BR-DD
  • *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。


DH型(ファイバーカップリングタイプ)仕様

型名 DF936N-FB
有効素子数 2048×2048
素子サイズ(μm) 13.5×13.5
検出面積 (mm) 27.6×27.6
読出しノイズ
(rms,e-,代表値)
35(@5 MHz)
ADコンバーター速度(Hz) 5M / 3M / 1M / 0.05M
最低冷却温度
(℃, 代表値)
-35
暗電流
(e-/pixel/sec, 代表値)
0.09
(@-35℃)
ファイバーカップリング 1:1
インターフェイス USB2.0
センサータイプ BV
  • *暗電流はセンサータイプによって異なります。詳細は弊社へお問い合わせください。
